Para criar linhas de AutoCAD com melhor ajuste

A linha de melhor ajuste através de pontos é calculada. Em seguida, você pode usar uma caixa de diálogo para excluir qualquer um dos pontos especificados ou para selecionar um ponto de passagem.

Para criar uma linha de AutoCAD com melhor ajuste a partir de pontos do AutoCAD Civil 3D

  1. Se você estiver criando uma linha com melhor ajuste para um perfil, especifique o estilo do gráfico do perfil longitudinal com exagero vertical como 1. Consulte Para trabalhar com estilos do gráfico do perfil longitudinal para obter mais informações.
  2. Clique na guia Início painel Desenhar menu suspenso Melhor ajuste Criar linha com melhor ajuste Pesquisa.
  3. Na Caixa de diálogo Entidade com melhor ajusteCaixa de diálogo Linha com melhor ajuste, selecione A partir de pontos COGO.
  4. Selecione dois ou mais pontos. Insira G para selecionar um grupo de pontos ou N para inserir pontos por número.

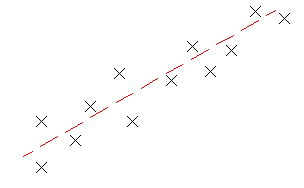

    Quando você selecionar pontos na janela de desenho, um X branco marca cada ponto de regressão e uma linha de traços temporária é exibida em tempo real.

  5. Pressione Enter para concluir o comando.
  6. Na janela Panorama, use a vista Dados de regressão para alterar os pontos de regressão.

    Ao realçar uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho será realçado em vermelho.

    Nota:

    Quando a linha AutoCAD é criada, ela não vai manter qualquer vínculo com os pontos de regressão.

  7. Crie a linha de AutoCAD:
    • Clique em para criar a linha e manter os dados de regressão. Você pode usar os dados como uma base para criar várias linhas.
    • Clique em para criar a linha, limpar os dados de regressão e fechar a vista Dados de regressão.
  8. Se desejado, é possível converter a linha do AutoCAD para um alinhamento ou entidade de perfil.

Para criar uma linha de AutoCAD com melhor ajuste dos pontos do AutoCAD

  1. Se você estiver criando uma linha com melhor ajuste para um perfil, especifique o estilo do gráfico do perfil longitudinal com exagero vertical como 1. Consulte Para trabalhar com estilos do gráfico do perfil longitudinal para obter mais informações.
  2. Clique na guia Início painel Desenhar menu suspenso Melhor ajuste Criar linha com melhor ajuste Pesquisa.
  3. Na Caixa de diálogo Entidade com melhor ajusteCaixa de diálogo Linha com melhor ajuste, selecione A partir de pontos do AutoCAD.
  4. Selecione dois ou mais pontos do AutoCAD.

    Quando você selecionar pontos na janela de desenho, um X branco marca cada ponto de regressão e uma linha de traços temporária é exibida em tempo real.

  5. Pressione Enter para concluir o comando.
  6. Na janela Panorama, use a vista Dados de regressão para alterar os pontos de regressão.

    Ao realçar uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho será realçado em vermelho.

    Nota:

    Quando a linha AutoCAD é criada, ela não vai manter qualquer vínculo com os pontos de regressão.

  7. Crie a linha de AutoCAD:
    • Clique em para criar a linha e manter os dados de regressão. Você pode usar os dados como uma base para criar várias linhas.
    • Clique em para criar a linha, limpar os dados de regressão e fechar a vista Dados de regressão.
  8. Se desejado, é possível converter a linha do AutoCAD para um alinhamento ou entidade de perfil.

Para criar uma linha de AutoCAD com melhor ajuste de entidades existentes

  1. Se você estiver criando uma linha com melhor ajuste para um perfil, especifique o estilo do gráfico do perfil longitudinal com exagero vertical como 1. Consulte Para trabalhar com estilos do gráfico do perfil longitudinal para obter mais informações.
  2. Clique na guia Início painel Desenhar menu suspenso Melhor ajuste Criar linha com melhor ajuste Pesquisa.
  3. Na Caixa de diálogo Entidade com melhor ajusteCaixa de diálogo Linha com melhor ajuste, selecione De entidades. Especifique as configurações de suavização do serrilhado e de flecha/distância ordenada.
  4. Selecione uma ou mais das entidades listadas na linha de comando.
    Nota: Você pode selecionar diversos tipos de entidades listadas na linha de comando.

    Quando você seleciona entidades na janela de desenho, um X branco marca cada ponto de regressão e uma linha de traços temporária é exibida em tempo real.

  5. Se tiver selecionado um objeto de perfil, especifique as estacas inicial e final na caixa de diálogo Especificar intervalo de estacas.
  6. Pressione Enter para concluir o comando.
  7. Na janela Panorama, use a vista Dados de regressão para alterar os pontos de regressão.

    Ao realçar uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho será realçado em vermelho.

    Nota: Quando a linha AutoCAD é criada, ela não vai manter qualquer vínculo com os pontos de regressão.
  8. Crie a linha de AutoCAD:
    • Clique em para criar a linha e manter os dados de regressão. Você pode usar os dados como uma base para criar várias linhas.
    • Clique em para criar a linha, limpar os dados de regressão e fechar a vista Dados de regressão.
  9. Se desejado, é possível converter a linha do AutoCAD para um alinhamento ou entidade de perfil.

Para criar uma linha de AutoCAD com melhor ajuste ao clicar na tela

  1. Se você estiver criando uma linha com melhor ajuste para um perfil, especifique o estilo do gráfico do perfil longitudinal com exagero vertical como 1. Consulte Para trabalhar com estilos do gráfico do perfil longitudinal para obter mais informações.
  2. Clique na guia Início painel Desenhar menu suspenso Melhor ajuste Criar linha com melhor ajuste Pesquisa.
  3. Na Caixa de diálogo Entidade com melhor ajusteCaixa de diálogo Linha com melhor ajuste, selecione Ao clicar na tela.
  4. Selecione um ponto inicial e pelo menos um outro ponto.
    Nota: Você pode utilizar o OSNAP ou comandos transparentes para selecionar pontos.

    Quando você selecionar pontos na janela de desenho, um X branco marca cada ponto de regressão e uma linha de traços temporária é exibida em tempo real.

  5. Pressione Enter para concluir o comando.
  6. Na janela Panorama, use a vista Dados de regressão para alterar os pontos de regressão.

    Ao realçar uma linha na vista Dados de regressão, o ponto de regressão correspondente na janela de desenho será realçado em vermelho.

    Nota: Quando a linha AutoCAD é criada, ela não vai manter qualquer vínculo com os pontos de regressão.
  7. Crie a linha de AutoCAD:
    • Clique em para criar a linha e manter os dados de regressão. Você pode usar os dados como uma base para criar várias linhas.
    • Clique em para criar a linha, limpar os dados de regressão e fechar a vista Dados de regressão.
  8. Se desejado, é possível converter a linha do AutoCAD para um alinhamento ou entidade de perfil.
