Para criar diagramas de remoção em massa

No uso do assistente Criar diagrama de massa, é possível criar um diagrama de massa com um único clique, ao aceitar a configuração padrão para o nome, o estilo, exibição e opções de equilíbrio.

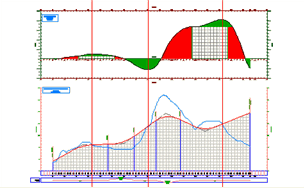

Você deve ter uma lista de materiais para o desenho, antes de criar um diagrama de massas. Um diagrama de massa (superior) pode ser mapeado diretamente para um gráfico do perfil longitudinal (inferior) criado a partir do mesmo alinhamento.

Exercício de tutorial: Criar um diagrama de remoção em massa

  1. Crie uma lista de materiais.
  2. Clique na guia Analisarpainel Volumes e mMateriaisDiagramas de massas Pesquisa.

    O assistente Criar diagrama de massa é exibido.

  3. Na página Geral, execute um dos procedimentos a seguir:
    • Especifique o alinhamento do qual o diagrama de massa será criado.
    • Especifique o grupo de linha de amostra a partir da qual o diagrama de massa será criado.
    • Especifique um estilo de vista de diagrama de massa.
    • Para editar o estilo de vista de diagrama de massa, ao lado de Estilo de vista de diagrama de massa , clique em .
  4. Na opção Exibir diagrama de massa, execute um dos procedimentos a seguir:
    • Selecione uma lista de materiais.
    • Selecione um material para exibir como linha de diagrama de massa (Volume total, Total de volume de corte, Total de volume de aterro, Total Volume inutilizável, e qualquer outro material associado com a lista de materiais).
    • Especifique um estilo de linha de diagrama de massa.
    • Para editar o estilo de linha de diagrama de massa, ao lado de Estilo de linha de diagrama de massa, clique em .
  5. Na página Opções de balanceamento, especifique uma distância de diagrama de massa, e o tipo, localização e capacidade de terrenos de banco de areia e despejo.
  6. Clique em Criar diagrama.
  7. No desenho, encontre um local adequado para o diagrama de massa. Para facilitar a visualização, coloque o diagrama fora do contorno de superfície e, acima ou abaixo de qualquer seção ou vistas do perfil. Clique naquela localização para definir a origem da linha de equilíbrio, no lado esquerdo do diagrama de massas.
