Adicionar linhas flutuantes com espirais em situações onde você precisa de uma transição de espiral a uma linha definida por um ponto de passagem ou comprimento.
Para adicionar uma linha flutuante com uma espiral (de curva, ponto de passagem)

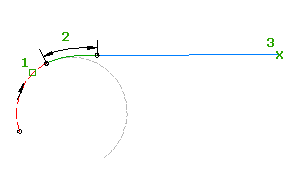

Adicionar um grupo de espiral-linha flutuante, com um determinado comprimento de espiral e ponto de passagem, a uma curva.
Quando a entidade de anexação (1) é editada, o comprimento da espiral (2) e o ponto de passagem (3) não são alterados. O comprimento de linha e o ponto de anexação são alterados para acomodar as edições na curva de anexo anexação.
- Clique no alinhamento. Clique na
Pesquisa. - Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Linha flutuante com espiral (de curva, ponto de passagem). A definição atual de espiral é exibida na linha de comando.
- Especifique a extremidade da curva à qual anexar.
- Especifique o comprimento da espiral ou um valor A inserindo um valor numérico ou selecionando dois pontos no desenho.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
- Se o alinhamento tem critérios de projeto aplicados, o valor mínimo para a velocidade do projeto atual é exibido.
- Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
- Especifique o ponto de passagem.
Para adicionar uma linha flutuante com espiral (da extremidade da curva, comprimento)

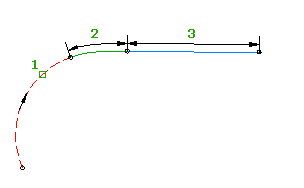

Adicione um grupo de espiral-linha flutuante, com um determinado comprimento de espiral e linha, a uma curva.
Quando a entidade de anexação (1) é editada, os comprimentos da espiral (2) e da linha (3) não são alterados. Você pode ajustar ou mover a curva de anexação e todo o grupo de espiral-linha se move com ela.
- Clique no alinhamento. Clique na Pesquisa.
- Na barra de ferramentas Ferramentas de layout de alinhamento, clique em
Linha flutuante com espiral (da extremidade da curva, comprimento). A definição atual de espiral é exibida na linha de comando. - Especifique a extremidade da curva à qual anexar.
- Especifique o comprimento da espiral ou um valor A inserindo um valor numérico ou selecionando dois pontos.
Especifique um novo valor ou pressione Enter para aceitar o valor que é exibido na linha de comando.
- Se o alinhamento tem critérios de projeto aplicados, o valor mínimo para a velocidade do projeto atual é exibido.
- Se não forem aplicados critérios de projeto ao alinhamento, é exibido o valor padrão especificado nas configurações de curva e espiral.
- Especifique o comprimento da linha.
