Sobre os códigos de pontos padrão para submontagens

Um conjunto de códigos padrão define a exibição e comportamento dos componentes do ponto utilizado nas submontagens Modelagem de corredores do AutoCAD Civil 3D.

A ilustração a seguir mostra a localização de códigos padrão de ponto em submontagens definindo uma estrada dividida com um faixa mediana rebaixada e acostamentos truncados.

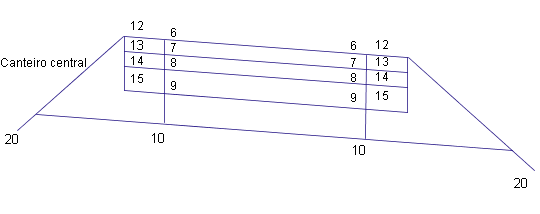

Estrada dividida com depressão média; acostamentos truncados

A tabela seguindo ilustrações fornece descrições dos códigos de pontos utilizados nas montagens ilustradas.

A ilustração a seguir mostra a localização dos códigos de ponto padrão em submontagens definindo uma estrada dividida com uma faixa mediana rebaixada e acostamentos estendidos:

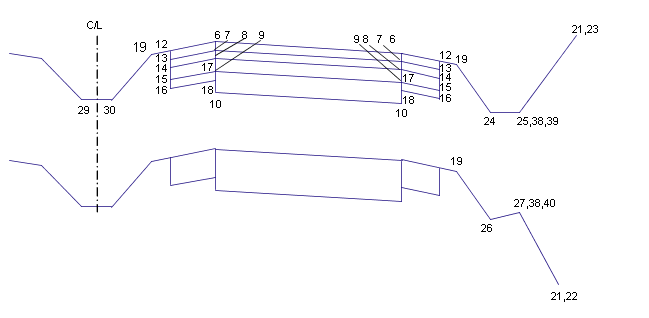

Estrada dividida com canteiro central com depressão; acostamentos estendidos

A ilustração a seguir mostra a localização dos códigos de ponto padrão em submontagens que definem estrada única com um meio-fio e sarjeta. Nem todas as camadas são exibidas.

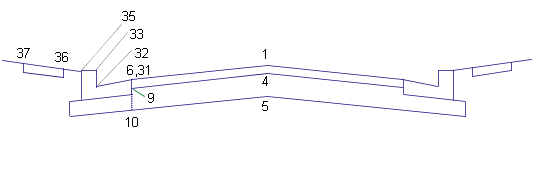

Estrada não dividida com meio-fio e sarjeta; nem todas as camadas são exibidas

A tabela abaixo nomeia e descreve os códigos de pontos padrão utilizados nas ilustrações de montagem de exemplo.

Códigos de ponto

Não.

Código

Descrição

1

Crown

Ponto de coroamento entre pistas de rolamento no final do malha.

4

Crown_Base

Ponto de coroamento entre pistas de rolamento na camada base.

5

Crown_Sub

Ponto de coroamento entre pistas de rolamento na camada de sub-base.

6

ETW

Margem da pista de rolamento; dentro ou fora das margens da pista de rolamento na declividade final.

7

ETW_Pave1

Margem da pista de rolamento na camada Pave1.

8

ETW_Pave2

Margem da pista de rolamento na camada de Pave2.

9

ETW_Base

Margem da pista de rolamento na camada de base.

10

ETW_Sub

Margem da pista de rolamento na camada de sub-base.

12 Lane_Pave1

Ponto de quebra de pista em Pave1.

13 Lane_Pave2

Ponto de quebra de pista em Pave2.

14 Lane_Base

Ponto de quebra de pista na base.

15 Lane_Sub

Ponto de quebra de pista na sub-base .

16

EPS

Margem do acostamento pavimentado; Borda exterior de partes pavimentadas de acostamento na malha final.

17

EPS_Pave1

Margem de acostamento pavimentado da camada de Pave1.

18

EPS_Pave2

Margem de acostamento pavimentado da camada de Pave2.

19

EPS_Base

Margem de acostamento pavimentado na camada de base.

20

EPS_Sub

Margem de acostamento pavimentado; borda externa de porções pavimentadas de acostamento na camada de sub-base.

21

EPS_Base_In

Borda interior de acostamento pavimentado na camada de base.

22

EPS_Sub_In

Borda interior de acostamento pavimentado na camada de sub-base.

23

ES_Unpaved

Margem de acostamento de cascalho; borda exterior de porções não pavimentadas de acostamento na malha final.

24

Daylight_Sub

Ponto de interceptação da subdeclividade; ponto onde a superfície da sub-base se estende e intercepta a declividade final.

25

Talude

Ponto do talude para uma inclinação de corte ou de aterro.

26

Daylight_Fill

Ponto de talude para uma inclinação de aterro.

27

Daylight_Cut

Ponto de talude para uma inclinação de corte.

29

Ditch_Out

Borda externa de valeta.

30

Bench_In

Borda interna de banco de areia.

31

Bench_Out

Borda externa de banco de areia.

32

Flowline_Ditch

Linha do fluxo de uma valeta em forma de V.

33

LMedDitch

Borda esquerda de valeta de canteiro central.

38

Bottom_Curb

Parte inferior do meio-fio para um meio-fio sem sarjeta.

39

Back_Curb

Parte posterior do meio-fio.

40

Sidewalk_In

Borda interna da calçada

Para visualizar todos os números reais de código, os nomes de código e descrições breves de código: no Bloco de notas, abra C:\ProgramData\Autodesk\C3D <version>\ptb\C3DStockSubassemblyScripts.codes.
