Exemplo de suporte sólido de ferramenta

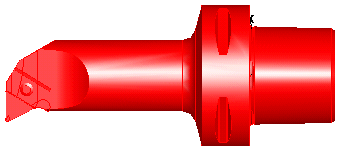

Este é um exemplo de suporte de ferramenta de torneamento do FeatureCAM:

Para utilizar um modelo sólido para definir precisamente a forma do suporte:

1. Importe o arquivo de modelo sólido do suporte da ferramenta:
   1. Selecione Arquivo > Importar no menu para exibir o diálogo Importar.
   2. Selecione o modelo sólido no diálogo Importar, e então clique em Abrir.
   3. Clique em Cancelar para fechar o diálogo Resultados da Importação.

   Neste exemplo, um modelo sólido *.x_t do suporte da ferramenta é utilizado:



2. Opcionalmente, renomeie o sólido no painel Vista da Peça:
   1. Clique com o botão direito no sólido no painel Vista da Peça e selecione Renomear para exibir o diálogo Renomear Objeto.
   2. Insira um Novo Nome, e então clique OK.
3. Encontre o ponto zero (ponto de montagem) do modelo sólido do suporte:
   1. Selecione as duas faces que apontam na direção do ponto zero, por exemplo:



   2. Clique em Ocultar Não Selecionado no Menu Ocultar na barra de ferramentas Avançado. Apenas as superfícies selecionadas são exibidas na janela gráfica:



   3. Na barra de ferramentas Geometria, clique em Linha por 2 Pts, e crie uma linha ao longo da aresta de montagem de cada face, por exemplo:



   4. Selecione as duas faces na janela gráfica, e então clique com o botão direito na seleção e selecione Ocultar Seleção no menu de contexto.
   5. Clique em Trimar/Estender na barra de ferramentas Geometria e utilize a ferramenta Trimar/Estender para estender as linhas até que se intersecionem:



   6. Clique em Cortar na barra de ferramentas Geometria e utilize a ferramenta Cortar para cortar as extremidades das linhas além da interseção:

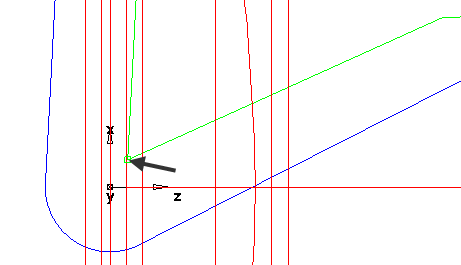

      A interseção é o ponto zero que pode ser utilizado para posicionar o suporte:

   7.
4. Crie um ponto de referência para o qual mover o suporte:

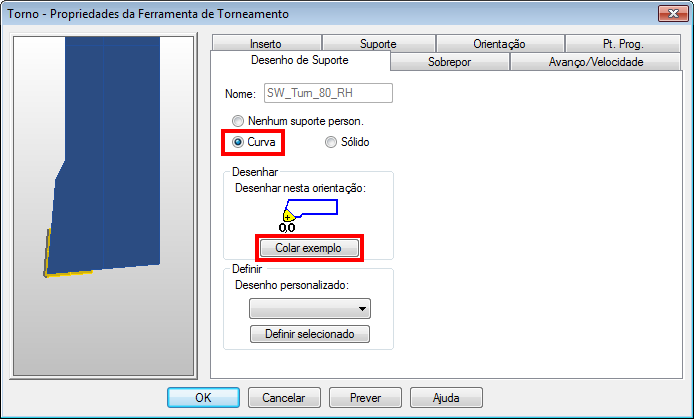

   1. Na guia Desenho de Suporte do diálogo Propriedades da Ferramenta, selecione Curva, e então clique em Colar exemplo:



      Uma curva é criada na janela gráfica.

   2. Clique em Exibir Todos os Sólidos no Menu Exibir na barra de ferramentas Avançado.
   3. Clique em Remover Sombreamento na barra de ferramentas Modo de Exibição.

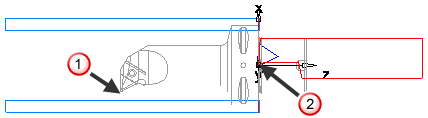

      Um contorno do sólido é exibido na janela gráfica:



   4. Selecione o suporte sólido no painel Vista da Peça.
   5. Selecione Editar > Transformar no menu para exibir o diálogo Transformar.
   6. Selecione Mover e Mover, e sob Distância de 2 pontos, clique no botão de seleção de posição De e selecione o ponto zero esboçado anteriormente na janela gráfica:



   7. Clique no botão de seleção de posição Para e selecione o ponto zero da curva de suporte colada na janela gráfica:

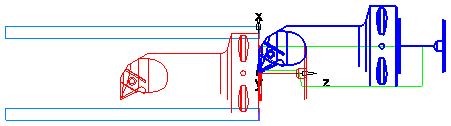

   8. Clique em Prever para exibir uma pré-visualização da nova posição do suporte sólido na janela gráfica. A pré-visualização é exibida em azul:



   9. Clique OK para aceitar a nova posição e fechar o diálogo Transformar.
5. Utilize a ferramenta Transformar para mover o ponto zero do suporte sólido para o ponto zero da curva de suporte colada :
   1. Selecione o suporte sólido no painel Vista da Peça.
   2. Selecione Editar > Transformar no menu para exibir o diálogo Transformar.
   3. Selecione Mover e Mover, e sob Distância de 2 pontos, clique no botão de seleção de posição De e selecione o ponto zero esboçado anteriormente na janela gráfica:



   4. Clique no botão de seleção de posição Para e selecione o ponto zero da curva de suporte colada na janela gráfica:



   5. Clique em Prever para exibir uma pré-visualização da nova posição do suporte sólido na janela gráfica. A pré-visualização é exibida em azul:



   6. Clique OK para aceitar a nova posição e fechar o diálogo Transformar.
6. Clique em Sombrear Superfícies na barra de ferramentas Padrão:



7. Selecione a curva de suporte colada anteriormente e pressione a tecla Delete para apagá-la.

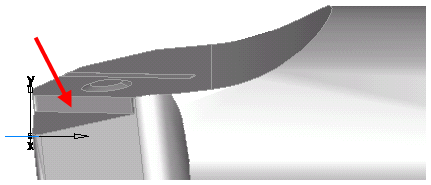

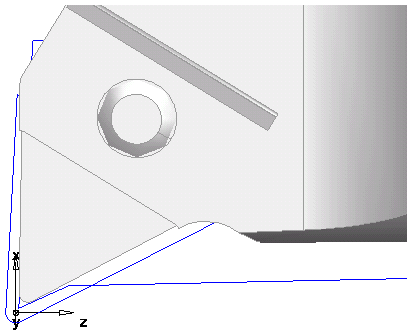

8. Se você observar o sólido do suporte pela frente, pode notar um recesso na posição do inserto:



9. Você precisa considerar esse recesso para obter uma simulação precisa. Para isso:

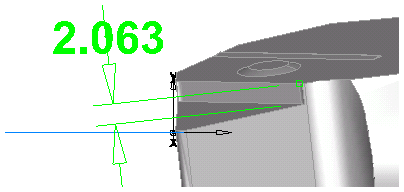

   1. Utilizando a ferramenta Distância Linear, meça a profundidade do recesso:



      Neste exemplo, é aproximadamente 2mm.

   2. Selecione o suporte sólido no painel Vista da Peça.
   3. Selecione Editar > Transformar no menu para exibir o diálogo Transformar.
   4. Na seção Distância XYZ, insira 0 para X, -2 para Y, e 0 para Z para mover o suporte para baixo por 2mm na direção Y
   5. Clique OK.

      O suporte sólido agora está na posição correta.

   6. Na guia Desenho de Suporte do diálogo Propriedades da Ferramenta, selecione Sólido, e então selecione o sólido na lista Desenho personalizado.
   7. Clique em Definir Selecionado.

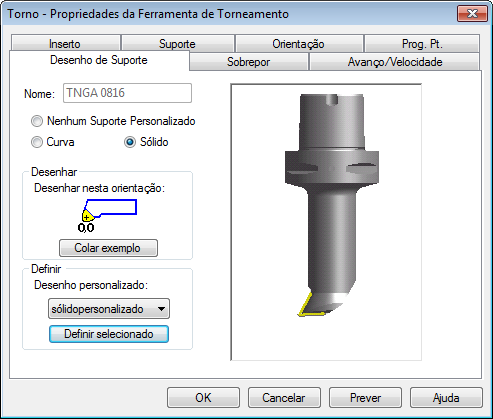

   8. O sólido do suporte é exibido na janela de pré-visualização da guia, com a posição do inserto com relação ao suporte:



   9. Clique OK para aceitar o suporte sólido.

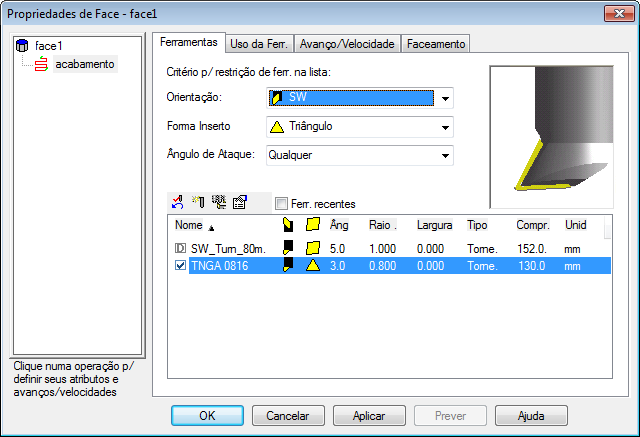

      A pré-visualização na guia Ferramentas é atualizada:



   10. Clique OK para continuar.
10. Defina o sólido como suporte para a ferramenta:
    1. Na guia Desenho de Suporte do diálogo Propriedades da Ferramenta, selecione Sólido, e então selecione o sólido na lista Desenho personalizado.
    2. Clique em Definir Selecionado.



    3. O sólido do suporte é exibido na janela de pré-visualização da guia, com a posição do inserto com relação ao suporte:



    4. Clique OK para aceitar o suporte sólido.

       A pré-visualização na guia Ferramentas é atualizada:



    5. Clique OK para continuar.
11. Oculte o sólido importado e exiba o sólido da peça.
12. Execute uma simulação 3D. O modelo sólido importado agora é utilizado como suporte, e a simulação é mais precisa.
