Utilize essa página para selecionar um objeto representando o produto para o qual o Electrode cria o eletrodo. Você também pode selecionar um eletrodo pré-modelado ou quaisquer superfícies criadas como auxílio no design do eletrodo.
Nota: Caso exista um sólido ativo no modelo, o Assistente de Eletrodo - Design selecionará esse sólido como o produto, e essa página do assistente será omitida.
Para selecionar objetos para design de eletrodo:
- Selecione o objeto Produto.

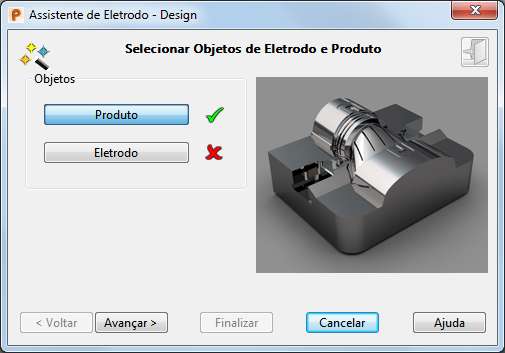

- Clique na guia Assistente > painel Eletrodo > Criar para exibir a página Selecionar Objetos de Eletrodo e Produto do Assistente de Eletrodo - Design:

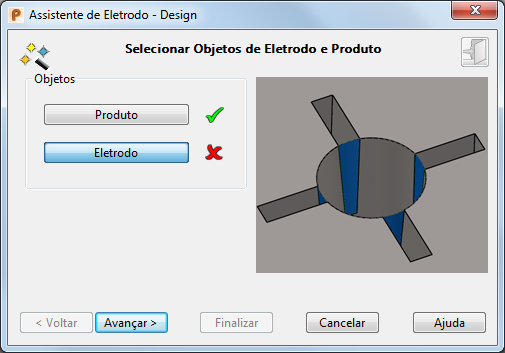

- Se necessário, clique em Eletrodo e selecione um objeto pré-modelado no qual você deseja basear o eletrodo ou selecione superfícies adicionais criadas como auxílio no design do eletrodo, por exemplo, faces de fechamento na interseção de canais, como mostrado abaixo:
- Clique em Avançar para exibir a página Selecionar Região para Criar Eletrodo. O Assistente de Eletrodo - Design irá guiá-lo pelos passos para a criação de um eletrodo.
Dica: Você também pode selecionar o objeto Produto quando o Assistente de Eletrodo - Design é aberto.
