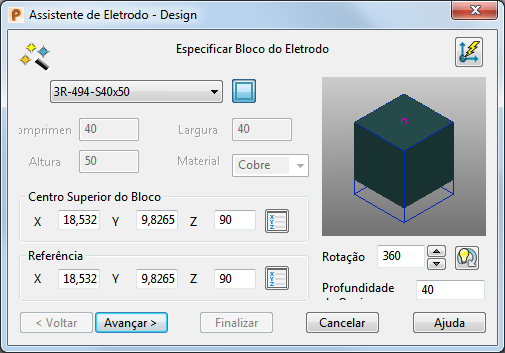

Especificar Bloco do Eletrodo (sólido de eletrodo pré-selecionado e base)

Utilize essa página para especificar o bloco do eletrodo quando o produto é um sólido ativo e o eletrodoé um sólido pré-selecionado com uma base.

Para especificar o bloco:

— Essa lista suspensa contém blocos padrão disponíveis que se ajustam às dimensões do eletrodo. Você pode adicionar seus próprios blocos a essa lista.

O selecionador também contém a opção Definido Pelo Usuário, que permite definir seus próprios blocos.

Se um bloco padrão for selecionado, suas dimensões são automaticamente adicionadas ao assistente e os valores não podem ser alterados.

1. — Seleciona a forma do bloco definido pelo usuário. Um retângulo indica que o bloco é retangular. Para um bloco circular, clique nesse botão. A imagem do botão muda para .

   Comprimento — É o comprimento do bloco retangular. Você somente pode editar o comprimento de um bloco definido pelo usuário.

   Largura — É a largura do bloco retangular. Você somente pode editar a largura de um bloco definido pelo usuário.

   Diâmetro — É o diâmetro do bloco circular. Você somente pode editar o diâmetro de um bloco definido pelo usuário.

   Altura — É a altura do bloco. Você somente pode editar a altura de um bloco definido pelo usuário.

   Material — O material do bloco. Você somente pode alterar o material de um bloco definido pelo usuário. Se você alterar o Material para Cobre ou Grafite, o material do eletrodo será alterado de forma que a versão sombreada fique parecida com o material selecionado.

2. Centro Superior do Bloco — Essas coordenadas tem como valor padrão o centro superior da caixa limitante do sólido. São utilizadas para posicionar o eletrodo nas folhas de processo. Se as coordenadas não estiverem no centro do bloco, edite os valores para que estejam no centro.

   Insira as coordenadas X Y Z ou clique no botão Posição para abrir a caixa de diálogo Posição que permite utilizar ferramentas de entrada de posição.

3. Ponto de Referência — Fornece a posição do eletrodo no modelo e é utilizado para propósitos de usinagem. Insira a posição de referência desejada para o seu eletrodo.

   Insira as coordenadas X Y Z ou clique no botão Posição para abrir a caixa de diálogo Posição que permite utilizar ferramentas de entrada de posição.

4. Rotação — Rotaciona o bloco em torno do eixo Z pelo ângulo dado. Insira um ângulo de rotação ou utilize os botões de seta para especificar o ângulo.

   Clique em para rotacionar o bloco do eletrodo automaticamente para a melhor posição de forma a minimizar o desperdício de material.

Dica: Se você rotacionar o bloco, pode ser capaz de especificar um bloco menor para o eletrodo. Isso pode reduzir a quantidade de material desperdiçado e também economizar tempo de usinagem.
5. Profundidade de queima — Insira a altura da região de queima na direção de queima.
6. Avançar — Exibe a página Especificar Suporte do Eletrodo do Assistente de Eletrodo - Design.
