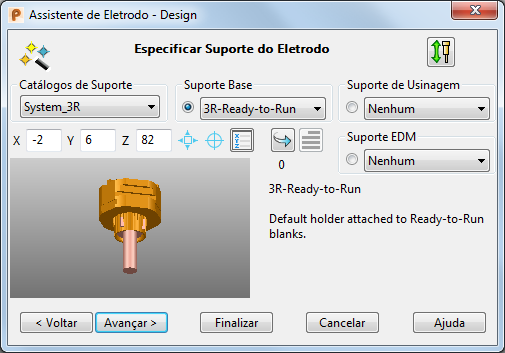

Utilize essa página para especificar um suporte para o eletrodo.
Para especificar o suporte:
- Catálogos de Suporte — Selecione um catálogo. O catálogo padrão para o bloco atual será selecionado caso um tenha sido especificado.
Para configurar seu próprio catálogo de suportes, entre em contato com o suporte técnico.
- Suporte Base — Esse suporte é fixado diretamente no bloco. O suporte padrão para o bloco atual será adicionado se nenhum for especificado.
- Suporte de Usinagem — Esse suporte é fixado no Suporte Base durante o processo de usinagem e é opcional.
- Suporte EDM — O mesmo que o Suporte de Usinagem, mas utilizado durante o processo de eletroerosão.
Você pode controlar o que é exibido no visualizador selecionando as opções ao lado das listas suspensas de suporte. Normalmente, há uma vista da base do eletrodo e suporte base atual. Se você selecionar visualizar um Suporte de Usinagem ou Suporte EDM, o bloco, o suporte base e o suporte selecionado serão exibidos.
Quando você seleciona Suporte de Usinagem ou Suporte EDM na lista, o botão de opção do Suporte Base fica indisponível para evitar confusão.
- Utilize as seguintes opções para definir o ponto de anexo do suporte para a base:
- X, Y, Z — Edite os valores nessas caixas para especificar a posição do ponto de ligação, relativo ao plano de trabalho ativo.
Centro na base — Selecione essa opção para utilizar o centro da base do eletrodo como o ponto de encaixe. Essa é a posição padrão e essa opção não estará disponível se o padrão já estiver sendo utilizado.
Centro de referência — Selecione essa opção para utilizar os valores X e Y da referência do eletrodo. O valor Z é definido como o topo da base, assegurando contato correto entre o suporte e a base. Essa opção não estará disponível se o ponto de encaixe já estiver centralizado na referência do eletrodo.
Posição — Selecione essa opção para abrir o diálogo Posição. Utilize esse diálogo para especificar a posição do ponto de encaixe.
Nota: A referência de suporte tem prioridade sobre a referência do eletrodo. Portanto, a posição do encaixe definida para o suporte irá afetar a referência incluída na folha de processo e arquivos de transferência de dados EDM.
Rotacionar — Clique nesse botão para rotacionar o suporte selecionado por 90
com relação ao bloco. Isso ajusta a ângulo C utilizado durante queimas do eletrodo. O valor atual do ângulo C é exibido abaixo do botão. Se o suporte base for selecionado, o suporte base é rotacionado. Se um suporte de Usinagem ou EDM for selecionado, o suporte selecionado e o suporte base são rotacionados.
e
— Exibe uma ilustração ou descrição em texto na janela inferior direita do assistente.
— O bitmap (caso disponível) do suporte selecionado é exibido. Selecione essa opção para exibir a descrição em texto.
— Exibe uma descrição em texto do suporte selecionado. Selecione essa opção para exibir a ilustração do suporte.
Nota: Isso está disponível somente para suportes em catálogos definidos pelo usuário.- Avançar — Exibe a página Opções Gerais do Assistente de Eletrodo - Design.
