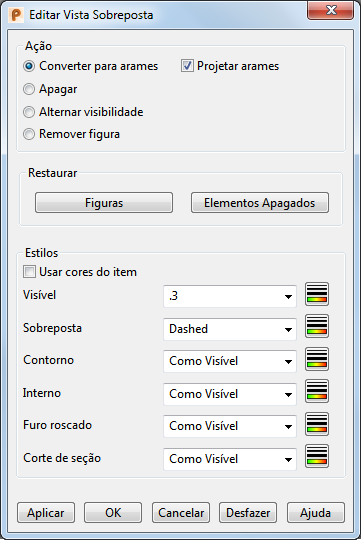

Utilize esse diálogo para editar linhas sobrepostas e visíveis. Você também pode manipular o modelo na vista selecionada utilizando o botão do meio do mouse, quando esse diálogo é exibido.
Essa área Ação contém operações que você pode realizar em linhas sobrepostas e visíveis selecionadas da vista.
- Converter para arames — Converte as linhas selecionadas em arames.
- Apagar — Apaga da vista as linhas selecionadas.
- Alternar Visibilidade — Alterna o estilo das linhas selecionadas de sobrepostas para visíveis ou vice-versa.
- Remover Figura — Remove figuras sólidas permanentemente da vista sobreposta selecionada.
- Projetar modelo de arames — Quando você converte as linhas selecionadas para modelo de arames, esta opção projeta o modelo de arames no plano da vista.
Figuras — Restaura quaisquer figuras que tenham sido ocultadas da vista selecionando a opção detalhes Sobrepostos no diálogo Editar Vista.
Elementos Apagados — Selecione esta opção para restaurar itens numa vista oculta que foram previamente apagados.
As opções da área Estilos definem o estilo das linhas visíveis e ocultas:
- Usar Cores do Item — Selecione essa opção para usar a cor do modelo de arames do item para as linhas.
- Visível — Selecione o estilo das linhas visíveis na lista.
- Sobreposta — Selecione o estilo das linhas sobrepostas na lista.
- Contorno — Selecione um estilo a ser aplicado às margens externas detectadas numa vista sobreposta. A opção padrão é Como Visível.
- Interno — Selecione o estilo das margens internas na lista. Uma aresta interna é uma aresta que se encontra entre faces tangentes contínuas.
- Furo Roscado — Selecione o estilo para furos roscados na lista.
Detalhes de furo roscado dependem da figura de furo.
- Corte de Seção — Selecione o estilo para cortes de seção na lista.
Definir Estilos — Clique para exibir a barra de ferramentas Estilo para personalizar um estilo para vistas sobrepostas.
Aplicar — Aplica as alterações em linhas na vista.
OK — Aplica as alterações em linhas na vista e fecha o diálogo.
Cancelar — Fecha o diálogo.
Desfazer — Desfaz as alterações na vista para o estado antes do último clique no botão Aplicar.
