Uma legenda para uma montagem é uma Lista de Materiais (LDM). É uma tabela de componentes/submontagens utilizados numa montagem.
É possível criar uma LDM, como descrito abaixo, ou, se você tiver instalado o Microsoft Excel, uma Lista de Materiais Embutida.
Para criar uma legenda para uma montagem:
- Assegure-se de que a opção Usar uma planilha para criar tabela, na página LegendaDraftingDraftingOpções esteja desmarcada.
- Clique na guia Anotação > painel Tabela > Furo.
- No diálogo Opções de Legenda, selecione a opçãoMontagem.

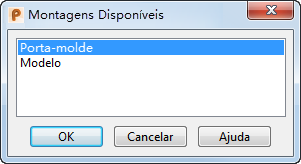

Se houver duas ou mais montagens no modelo, selecione a montagem que será utilizada para criar a legenda, utilizando o diálogo Montagens Disponíveis:
- Clique OK.
Se a montagem estiver em uma vista de desenho ativa, os componentes recebem rótulos na legenda e balões utilizando esses rótulos marcam os componentes na vista do desenho. Você seleciona a forma dos balões na página Balão do diálogo Opções.

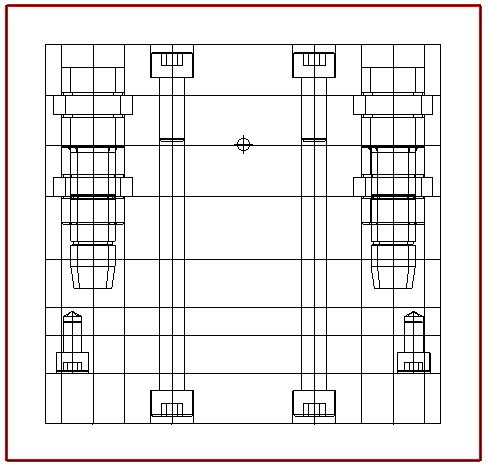

Uma montagem numa vista ativa é mostrada a seguir:
A seguinte legenda é criada para a montagem.
A legenda agrupa todos os componentes criados a partir da mesma definição de componente.
A legenda pode conter as seguintes colunas:
- Rótulo — Esse rótulo é utilizado pelo balão para marcar o componente.
- Peça — O nome do componente utilizado para definir o componente.
- Catálogo — O nome do catálogo se um componente for selecionado de um catálogo no Toolmaker. Caso não exista um nome de catálogo, o componente é listado como definido pelo usuário. Se um componente tiver sido modificado, seu nome de catálogo será marcado com um asterisco.
- Material — O material do componente.
- Quantidade — Número de componentes definidos a partir do mesmo componente registrado.
