Uma legenda de furos da montagem é uma tabela contendo detalhes dos furos na montagem.
Para criar a legenda, a montagem deve estar numa vista de desenho Ativa.

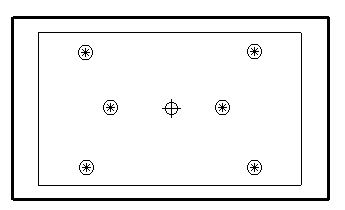

O modelo abaixo é parte de uma montagem numa vista Ativa. É a vista de uma placa extratora em um porta molde:

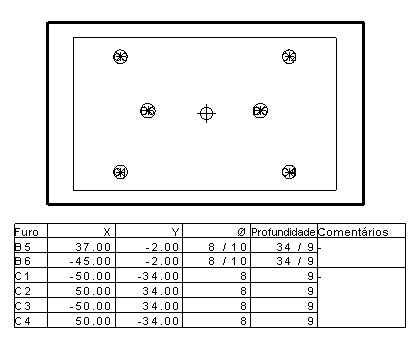

A seguinte legenda é criada para os furos na placa extratora:
Se a configuração padrão Furos A Incluir for utilizada na página Legenda do diálogo Opções, somente furos normais à vista são incluídos na legenda.
Somente os furos dos componentes selecionados são incluídos na legenda. Se nenhum componente for selecionado, os furos de todos os componentes são incluídos.
Cada furo recebe um rótulo na vista. Todos os furos com o mesmo diâmetro começam com a mesma letra e tem a mesma coluna de Comentário.
Se furos estiverem na mesma linha e apresentarem o mesmo diâmetro, recebem o mesmo rótulo.
Furos passantes são marcados com um asterisco * na legenda.

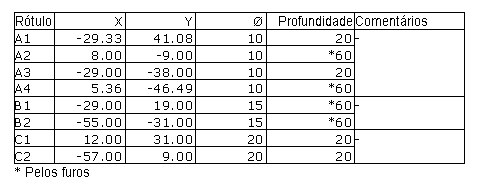

A legenda exibe os rótulos, centros, diâmetros e profundidades dos furos. Se um furo é cônico, apresenta dois diâmetros.
É possível especificar mais opções na página Legenda do diálogo Opções.
