Guia Cartesiana

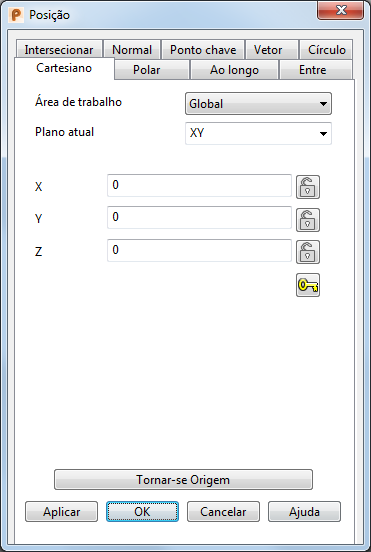

Utilize a guia Cartesiana do diálogo Posição para inserir posições em caixas separadas fornecidas para cada eixo. Cada uma pode ser travada separadamente clicando em .

Geralmente você pode inserir um valor numa caixa sem afetar os outros valores. No entanto, caso você tenha travado alguns componentes na guia Polar, os valores das outras caixas podem mudar a fim de obedecer às restrições criadas pelas travas.

Se você clicar em uma posição na janela gráfica, suas coordenadas Cartesianas serão exibidas no diálogo.

Área de Trabalho — Selecione a área de trabalho em que você está trabalhando. As opções disponíveis são:

• Relativo — A posição sendo definida é relativa a outra posição que se torna a origem da área de trabalho. As posições são alinhadas com o plano de trabalho ativo ou com a área de trabalho global se nenhum plano de trabalho estiver ativo.

  Modo Relativo não está sempre disponível pois pode não haver uma coordenada relativa apropriada. Nesse caso, selecione uma posição adequada (como a interseção de duas linhas) e a torne a origem de uma área de trabalho relativa com a opção Tornar-se origem.

• Plano de trabalho — A posição sendo definida é relativa ao plano de trabalho ativo caso um exista.
• Absoluto — A posição sendo definida é relativa ao sistema de coordenadas global.
  Nota: Caso itens estejam travados, as travas são descartadas quando você seleciona uma área de trabalho diferente.

Plano Atual — Utilize essa lista suspensa para selecionar um dos três planos principais. O plano atual é relativo à opção Área de trabalho selecionada.

Travado e Destravado — Clique para alternar entre Travado e Destravado.Travar um valor assegura que este permanece fixo independente do que aconteça com outros componentes. A trava permanece ativa até que você clique novamente para destravá-la. Quando uma caixa de edição é afetada por uma trava, é escurecida para indicar que não está disponível.

Destravar tudo — Clique nesse botão para destravar todos os valores acima.

Tornar-se origem — Clique nesse botão para posicionar a origem nas coordenadas especificadas na caixa de diálogo. Quaisquer coordenadas relativas são medidas a partir desta origem.

Aplicar — Insere a posição. Caso a operação atual permita pontos múltiplos, o diálogo permanece na tela para que você insira mais pontos. Caso contrário, a caixa de diálogo será fechada.

OK — Insere a posição e fecha o diálogo.

Cancelar — Aborta a entrada de posição.
