Em Electrode você pode dividir a face de um sólido para especificar a região de queima que deseja criar para um eletrodo.
Para dividir uma face:

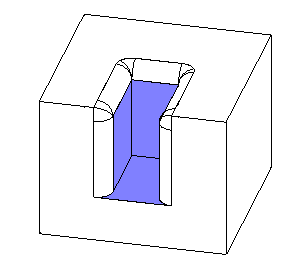

- Selecione a região de queima. A área é destacada:

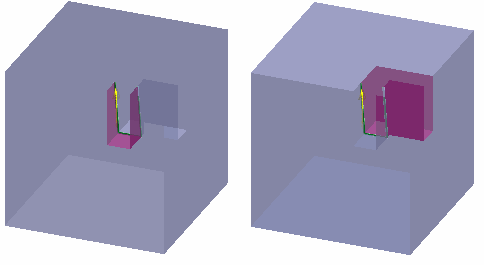

- Dividir a face sólida para remover uma parte da região de queima.

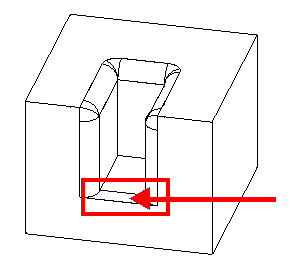

- Excluir a parte, conforme necessário, ao selecionar a região de queima:
Você também pode dividir várias faces selecionando uma curva composta antes de selecionar uma face para dividir. Todas as faces em contato com a curva composta serão divididas em uma operação.
- Selecione um modelo adequado que possua mais de uma face que você deseje dividir.
- Esboce uma curva composta para definir onde dividir as faces. A curva composta pode seguir ao longo de linhas e curvas dentro da tolerância do sólido, além de ao longo de curvas de superfície.
- Clique na guia Assistente > painel Eletrodo > Criar.
- Clique em Dividir Face para exibir o diálogo Dividir Face em Sólido.
- Clique no botão Selecionar Curva
.
- Selecione a curva composta.
- Clique em OK. O diálogo Dividir Face em Sólido é fechado. Movimento o mouse pelo modelo. Você irá notar que as superfícies foram divididas utilizando a curva composta.
- Continue utilizando o Assistente de Eletrodo.
