Assistente de Wrap - Criação de Mapa de Wrap Comprimento de Corda (modelo de arames)

Utilize essa página para definir como o wrapper de Corda é aplicado ao objeto alvo.

Nota: O mapa de wrap é um sistema de coordenadas 2D para uma superfície triangulada. É exibido como um efeito de tabuleiro de xadrez em preto e branco no objeto alvo.

Minimizar Distorção — Essa opção permite que você selecione onde minimizar a distorção causada pelo processo de wrap. Selecione um dos seguintes:

• Radialmente
• Ao longo do eixo X do plano de trabalho
• Ao longo do eixo Y do plano de trabalho
• Globalmente

Para maiores detalhes sobre essas opções, consulte Assistente de Wrap - Criação de Mapa de Wrap Comprimento de Corda na seção Modelagem em Superfície.

Precisão do Wrap — Movimente a barra deslizante para ajustar a precisão do mapa de wrap para reduzir distorções se necessário. Alta proporciona a melhor qualidade de wrap mas o mapa de wrap leva mais tempo para ser criado. A posição padrão é Normal.

Rigidez do Wrap — Movimente a barra deslizante para ajustar o ângulo de wrap. Máxima rigidez reduz ângulos de wrap e preserva grandes áreas do mapa. Mínima rigidez aumenta o ângulo de wrap do mapa para maior curvatura. A posição padrão é Normal.

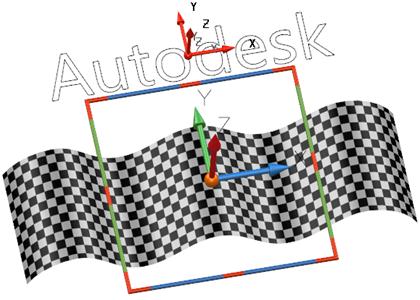

Prever — Clique nesse botão para exibir o mapa de wrap na superfície ou sólido alvo para visualizar os resultados do wrap. Isso é representado por um efeito de tabuleiro de xadrez a fim de mostrar quaisquer distorções:

Próximo — A página Layout do Wrapper do Assistente de Wrap é exibida.
