Aplicar wrap ao modelo de arames em superfícies ou sólidos

Nota: A disponibilidade da funcionalidade de wrap depende do tipo de licença.

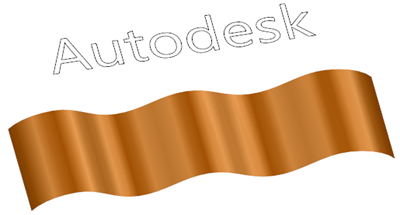

É possível ajustar objetos de modelos de arame, por exemplo, um item de texto, em uma superfície ou sólido:

Para criar um wrap:

1. Certifique-se de que seus objetos em modelo de arames estejam orientados corretamente no plano XY.

   Durante o wrap, os objetos em modelo de arames são convertidos em 2D pela projeção no plano XY do espaço absoluto ou no plano de trabalho agrupado dos objetos (se existir).

   Caso sua geometria em modelo de arames não esteja corretamente orientada no plano XY, siga os passos abaixo:

   1. Crie um plano de trabalho agrupado.
   2. Alinhe o plano de trabalho de forma que seu eixo Z seja normal ao plano da geometria.
   3. Selecione os objetos em arames.
   4. Selecione a guia Plano de Trabalho > painel Grupo > Adicionar ao Grupopara adicionar os objetos em modelo de arames ao grupo do plano de trabalho.
   5. Desative o plano de trabalho agrupado.
2. Crie um plano de trabalho, se necessário, para posicionar o modelo de arames nos objetos em sólido e superfície.

   O modelo de arames é centralizado na origem do plano de trabalho, e seu eixo Y é alinhado ao eixo Y do plano de trabalho (se você optar por utilizar a opção de plano de trabalho).

3. Selecione a guia Vista > painel Aparência > Sombra > Sombreado para sombrear seu modelo.
4. Selecione todos os objetos em modelo de arames, sólido e superfície que você deseja utilizar.
5. Clique na guia Modelo de Arames > painel Da Seleção > Aplicar wrap ao início para iniciar o Assistente de Wrap.

Nota: O Assistente de Wrap também está disponível na guia Superfície > painel Criar.
