Você pode criar uma vista de corte para mostrar uma seção transversal de um modelo, com ou sem detalhe de fundo.
Por exemplo, o modelo de tinteiro abaixo tem uma linha vertical aplicada a ele:

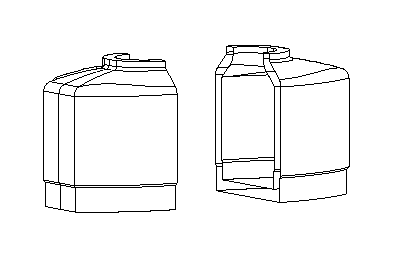

Um corte ao longo dessa linha iria produzir as duas partes mostradas abaixo:
As margens dos pedaços ao longo do corte são utilizadas para definir as vistas de corte.

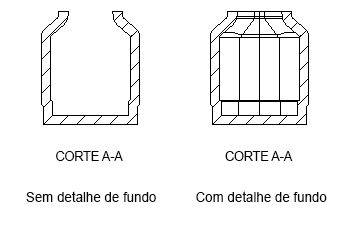

As vistas de corte abaixo demonstram as opções para criar vistas com ou sem detalhe de fundo:
A linha utilizada para cortar o modelo para definir uma vista de corte é chamada de linha de seção.
Pode existir mais de uma vista de corte num desenho. Para identificar qual linha de seção pertence a uma vista de corte, uma letra é posicionada acima e abaixo da linha e a vista de corte apresenta a palavra SEÇÃO seguida pela letra.
Uma cruz de aviso é exibida sobre vistas sobrepostas e de corte quando precisarem ser atualizadas devido a alterações no modelo. A exibição de cruzes pode ser desativada usando o seguinte comando:
view_options mark_updated off
Especifique as configurações para vistas de corte e anotações exibidas em vistas de corte em Arquivo > Opções > Opções de Aplicativo > Drafting > Vistas > página Seção.
