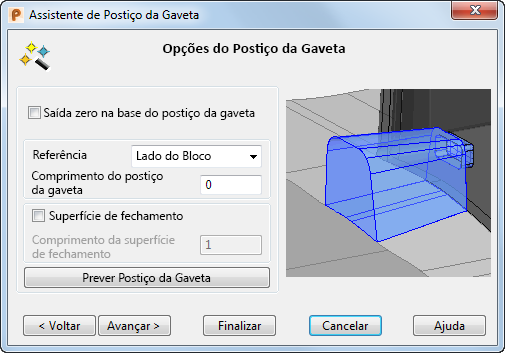

Configura as opções para o postiço da gaveta.

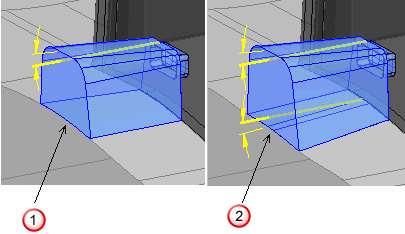

- Se você deseja um ângulo de saída zero na base do postiço da gaveta, selecione a opção Saída zero na base do postiço da gaveta. A base do macho sólido é trimada com a superfície de fechamento.
— Sem ângulo de saída na base
— Ângulo de saída na base
- Selecione o ponto de Referência para a medição do comprimento do postiço da gaveta entre as seguintes opções.
Lado do bloco - Lado do inserto Cavidade/Macho.
Perfil de contato - Z máximo do perfil de contato.
Frente do postiço da gaveta - Z mínimo das superfícies de contra-saída.
- Defina o Comprimento do postiço da gaveta a partir do ponto de referência.

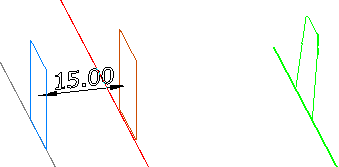

A referência é mostrada como um plano azul e o outro plano mostra a extensão do postiço da gaveta. A dimensão no modelo mostra a distância entre os dois planos.
Se o postiço da gaveta não se estende para a aresta do inserto, a página Modificação da Superfície de Fechamento não estará disponível.
- Caso você deseje uma superfície de fechamento na base do postiço da gaveta, selecione a opção Superfície de Fechamento.

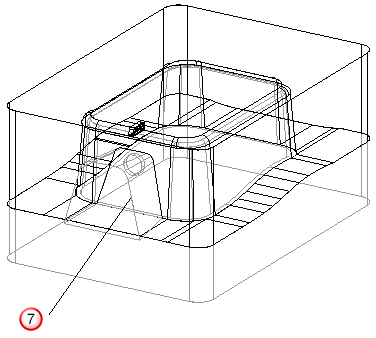

Se você tiver uma aresta aguda
no topo da base onde toca a placa do molde, você pode adicionar uma superfície de fechamento para evitar desgaste.
A superfície de fechamento
é adicionada à aresta aguda.
Insira um valor para o comprimento
. Este comprimento é medido ao longo da normal da placa do molde
.
- Clique Prever Postiço da Gaveta para uma visualização do postiço da gaveta.
- Clique em Avançar ou Finalizar:
- Clique em Avançar para exibir a página Modificação da Superfície de Fechamento do assistente de Postiço da Gaveta, no qual é possível modificar as superfícies de fechamento.
- Clique em Finalizar para remover a forma do macho do inserto do molde em que a contra-saída foi selecionada. As superfícies de fechamento não serão modificadas para permitir que o macho se ajuste.
Se você selecionou a opção Saída zero na base do postiço da gaveta, pode clicar somente em Finalizar pois não há necessidade de modificar a superfície de fechamento.
