Ao selecionar duas listas de superfícies, você fornecerá informações sobre o fillet desejado e o PowerShape poderá criá-lo rapidamente.

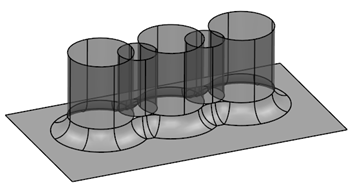

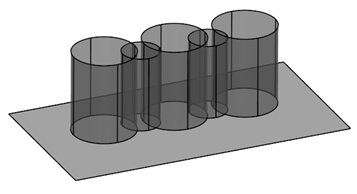

As superfícies mostradas abaixo ilustram a criação de um fillet entre duas listas de superfícies. As superfícies cilíndricas estão em uma lista e a superfície plana em outra:
- Clique na guia Superfície > painel Manufatura > Fillet.
- Complete o diálogo Superfície de Fillet como descrito anteriormente.
- Selecione as superfícies para uma das listas.
No nosso exemplo, todas as superfícies cilíndricas são selecionadas.
Na área de Seleção do diálogo, o ícone é alterado de
para
próximo a Superfícies Primárias. - Clique em Secundária na área de Seleção do diálogo.
- Selecione o segundo grupo de superfícies.
No nosso caso, selecionamos o plano.
Quando uma superfície é selecionada, o ícone muda de
para próximo à Superfície Secundária.Se você selecionou a superfície errada, desmarque-a utilizando Ctrl+clique.
Se nenhuma superfície for selecionada, então a seleção será tomada como uma única lista.
- Clique OK para calcular as rotas de fillet, remover o diálogo Superfície de Fillet e exibir o diálogo Selecionar Rota do Fillet.

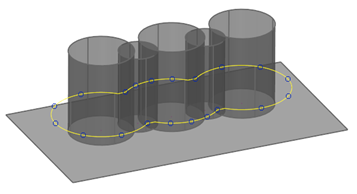

Repare como as rotas de fillet separam as duas listas de superfícies.
- Utilize o diálogo Selecionar Rota do Fillet para continuar criando os fillets.
