Wrap de rótulos em objetos

Você pode criar um rótulo a partir de um arquivo de imagem e envolvê-lo em um objeto sombreado como segue:

Nota: A disponibilidade dessa função depende do tipo de licença.

1. Selecione o modelo e clique na guia Vista > painel Aparência > Sombrear > Sombreado, ou clique no botão Sombreado na barra de ferramentas Vistas para sombrear o modelo.
2. Selecione as superfícies ou os sólidos nos quais deseja envolver o rótulo.
3. Clique na guia Visualização > painel Formato > Rótulos:

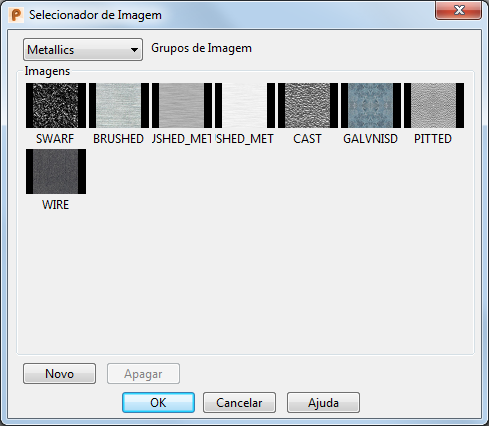

• Se nenhum rótulo estiver disponível, o diálogo Selecionador de Imagem será exibido permitindo selecionar uma imagem para o rótulo:



  Você também pode criar novos grupos de imagem e apagar imagens selecionadas do grupo Usuário.

  Para selecionar uma imagem para ser usada como um rótulo:

  1. Selecione uma opção na lista Grupos de Imagem. Essa lista contém os tipos de imagem disponíveis, tais como madeira, metálico e tecido. Quando você seleciona um grupo de imagem, as imagens para esse grupo são exibidas no diálogo.
  2. Selecione uma imagem a ser utilizada como rótulo clicando em um dos botões de pré-visualização na seção de imagens.
  3. Clique OK para criar um rótulo a partir da imagem selecionada e envolvê-lo nos objetos selecionados. O diálogo Editor de Rótulo é exibido. Utilize os seguintes botões no diálogo para especificar o conteúdo do grupo de imagem User:

  • Clique Novo para exibir o diálogo Carregar Arquivo de Imagem para selecionar um novo arquivo de imagem a ser inserido no selecionador. Quando você adiciona sua própria imagem, ela aparece no grupo de imagem Usuário.
  • Clique em Apagar para remover a imagem selecionada do grupo de imagem Usuário.
  Nota: As imagens no grupo de imagem Usuário somente estão disponíveis na sessão atual do PowerShape. A imagem é armazenada temporariamente no modelo enquanto você trabalha nele.\
• Se rótulos estiverem disponíveis, o diálogo Selecionador de Rótulo é exibido permitindo selecionar um rótulo a ser adicionado aos objetos.

É possível editar o rótulo em um objeto, por exemplo, alterando sua imagem, ou remover o rótulo. Caso outros objetos utilizem o rótulo, algumas edições irão alterar a aparência desses objetos também. Por exemplo, alterar a imagem do rótulo afetará todos os objetos que usam esse rótulo.

Para editar uma legenda em um objeto:

1. Selecione o objeto.
2. Clique na guia Visualização > painel Formato > Rótulos. O diálogo Selecionador de Rótulo é exibido.
3. Utilize o diálogo Selecionador de Rótulo para editar o rótulo.
