Tipos de eletrodo

Os diferentes tipos de eletrodo são exibidos na árvore de eletrodo e são ilustrados por diferentes ícones.

Os tipos de eletrodo exibidos na árvore são:

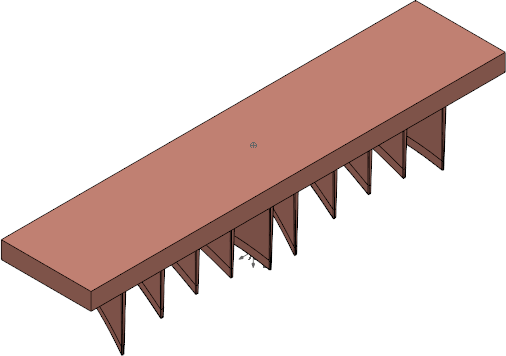

• Eletrodos padrão.
• Eletrodos Multi-Impressão:

  Os eletrodos com formas de queima múltipla em um único bloco são definidos e agrupados no diagrama como Eletrodos Multi-Impressão.



  O número de formas de queima num eletrodo é indicado pelo ícone de dado na árvore. O exemplo abaixo mostra um eletrodo com duas formas de queima num único bloco



  — Primeira forma de queima.

  — Segunda forma de queima.

  Quando um eletrodo apresenta mais que seis formas de queima, o ícone de dado começa novamente a partir de 1, mas apresenta um sub-índice sobreposto que representa o número de repetição, por exemplo a sétima forma de queima mostra .

  Nota: Um eletrodo Multi-Impressão pode ter no máximo 24 formas de queima diferentes.

  Se uma forma de queima for utilizada para queimar mais de uma posição, aparece mais de uma vez na lista. Por exemplo, o eletrodo Multi-Forma abaixo apresenta três formas de queima, onde a terceira forma de queima é utilizada duas vezes:



• Eletrodos Multifamília:

  Eletrodos Multi-Família são eletrodos Multi-Impressão onde as formas de queima são idênticas, exceto por suas submedidas.



  Você pode definir um Eletrodo Multifamília a partir de um Eletrodo Multi-Impressão.

  Eletrodos Multi-Família são exibidos na árvore de eletrodo:



  Os ícones representam as submedidas das formas de queima, que são exibidas entre parênteses após o nome do eletrodo.

  — representa uma forma de queima de desbaste com uma grande submedida.

  — representa uma forma de queima de semi-acabamento, com uma submedida moderada.

  — representa uma forma de queima de acabamento, com uma submedida pequena.
