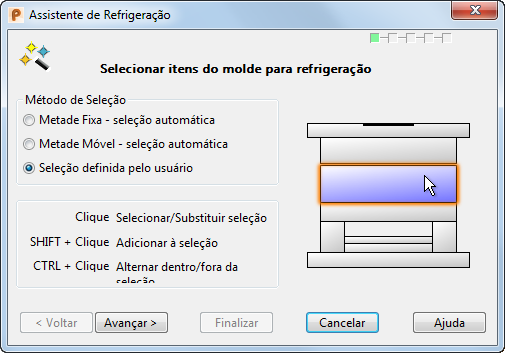

Utilize esta página para selecionar os componentes do molde.
Escolha um dos seguintes métodos de seleção:
- Metade Fixa - Se você selecionar esta opção, o Toolmaker selecionará automaticamente todos os componentes com a sequência cavity no nome, como Cavity Plate, DW_CAVITY e Cavity die insert.
- Metade Móvel - Se você selecionar esta opção, o Toolmaker selecionará automaticamente todos os componentes com a sequência core ou support no nome, como Core Plate, DW_CORE, Support plate.
Nota: Você só pode selecionar as opções Metade Fixa e Metade Móvel se a montagem ativa se chamar Moldbase.
- Definido pelo usuário - Clique num componente ou num sólido para adicioná-lo à seleção. Quaisquer componentes ou sólidos já selecionados são removidos da seleção. Você pode adicionar e remover componentes e sólidos da seleção atual utilizando as teclas Shift e Control como mostrado no assistente.
A imagem no assistente muda quando você clica num método se seleção diferente. Isso mostra quais componentes serão selecionados.
Clique Próximo para acessar a página Definir tamanhos de furo padrão do assistente.
