Você pode criar fillets ao longo de dobras de uma superfície sem ter que quebrar a superfície primeiro.
A superfície a seguir mostra como criar um fillet nas dobras de uma superfície:
- Clique na guia Superfície > painel Manufatura > Fillet.
- Preencha o diálogo Superfície Fillet conforme descrito anteriormente.
- Selecione as superfícies.
- Selecione a opção Fillet ao longo de dobras.
- Certifique-se de que as normais de superfície estejam apontando para as direções corretas. Para obter mais detalhes sobre normais de superfície, consulte o diálogo Superfície Fillet.
Uma superfície única é tratada como duas superfícies no vinco.
- Clique em OK para calcular as rotas de fillet, remova a caixa de diálogo Fillet e exiba o diálogo Selecionar Rota do Fillet.
As rotas de fillet seguem ao longo dos vincos da superfície

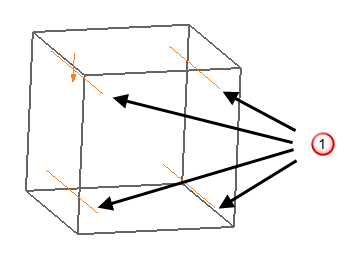

.O exemplo abaixo mostra quatro rotas de fillet.
- Utilize o diálogo Selecionar Rota do Fillet para continuar criando os fillets.
Nota: Quando você cria os fillets ao longo das dobras de uma superfície, a superfície é quebrada na rota de fillet correspondente, mesmo que você não selecione a rota para o fillet.
