Criação de dimensões Múltiplas

As dimensões Múltiplas são dimensões lineares especializadas que se originam de uma posição comum ou formam uma cadeia de dimensões conectadas.

Para criar uma dimensão Múltipla:

1. Clique na guia Anotação > painel Dimensão > Múltipla e escolha entre:
   • Ponto base
   • Cadeia
   • Ordenada

   A barra de ferramentas Dimensão é exibida. Ela pode ser utilizada para editar atributos das novas dimensões, como texto de anotação.

2. Clique no desenho para posicionar a origem ou o ponto de referência da dimensão.
3. Clique para especificar o ponto final da dimensão.
4. Clique para especificar a posição da anotação e adicionar a dimensão.

   Uma dimensão horizontal ou vertical é criada, dependendo da posição do texto de anotação. Possíveis dimensões horizontais e verticais são exibidas conforme você movimenta o mouse.

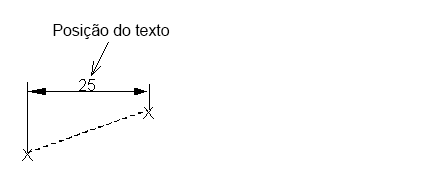

   Por exemplo, insira esta posição do texto de anotação para criar uma dimensão horizontal:



   A orientação da dimensão é utilizada por todas as outras dimensões na dimensão Múltipla.

   O texto é centralizado automaticamente na linha de chamada. Se você não deseja que o texto seja centralizado, desmarque a opção Texto Centralizado na página Drafting > Dimensões > Anotação da caixa de diálogo Opções e clique para especificar uma posição de texto na linha de chamada.

5. Dependendo do tipo de dimensão Múltipla selecionado, crie o restante das dimensões na série da seguinte forma:

   Dimensão de ponto de referência ou em cadeia:

   1. Clique para especificar a posição da próxima dimensão.

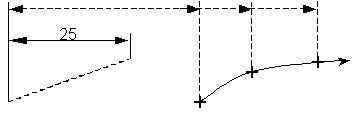

      Uma dimensão elástica é associada ao ponto de referência (ou ao final da dimensão anterior) e ao cursor do mouse. A linha de chamada e as linhas auxiliares da dimensão elástica variam conforme você movimenta o mouse:

      Ponto de referência	Cadeia

      Nota: Para dimensões de Ponto de referência. A distância da linha de chamada da primeira dimensão é um offset fixo (conforme definido na página Dimensões da caixa de diálogo Opções).

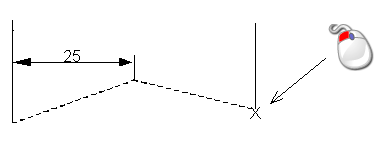

      Por exemplo, clique nesta posição:

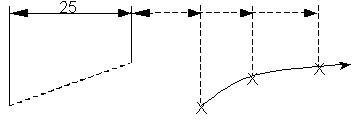

      A dimensão é adicionada:

      Ponto de referência	Cadeia

   2. Continue clicando para especificar posições e concluir as dimensões.

   Dimensão ordenada — Consulte Criação de dimensões Ordenadas para obter mais informações.

6. Para finalizar a criação de dimensões de ponto de referência, clique em na barra de ferramentas de Acesso Rápido.
