Criação de dimensões Ordenadas

Dimensões ordenadas são criadas ao longo de um eixo do plano principal do plano de trabalho atual. Essas dimensões medem distâncias a partir de uma origem comum. Um exemplo é mostrado abaixo. Observe que não é desenhada nenhuma linha de chamada:

Ponto de origem

Nota: As linhas tracejadas são desenhadas para fins de ilustração e não são exibidas quando você cria dimensões ordenadas.

Para criar uma dimensão Ordenada:

1. Clique na guia Anotação > painel Dimensão > Múltipla > Ordenada.

   A barra de ferramentas Dimensão é exibida. Ela pode ser utilizada para editar atributos das novas dimensões, como texto de anotação.

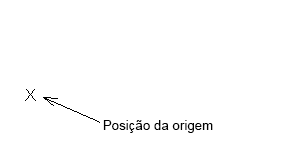

2. Clique para posicionar a origem da dimensão ordenada:



3. Clique para especificar a posição que você deseja dimensionar.

   Uma linha elástica é anexada do ponto de referência até o cursor do mouse:



4. Mova o cursor e clique para especificar a posição da anotação e adicionar a dimensão.

   Uma dimensão horizontal ou vertical é criada, dependendo da posição do texto de anotação. Possíveis dimensões horizontais e verticais são exibidas conforme você movimenta o mouse.

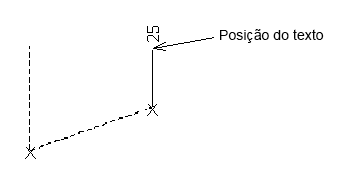

   No nosso exemplo, inserimos a seguinte posição do texto:



   A orientação dessa dimensão determina a orientação de todas as outras na dimensão ordenada nessa série.

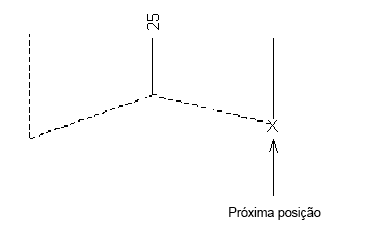

5. Clique para especificar a posição da próxima dimensão.

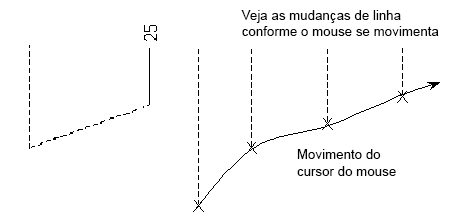

   Uma linha auxiliar elástica é anexada ao cursor do mouse. A linha varia conforme você movimenta o mouse:

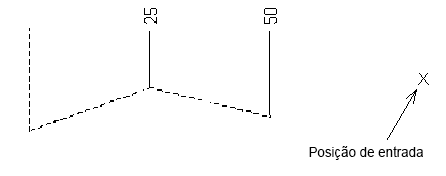

   Uma extremidade da linha auxiliar permanece alinhada com a posição de texto:

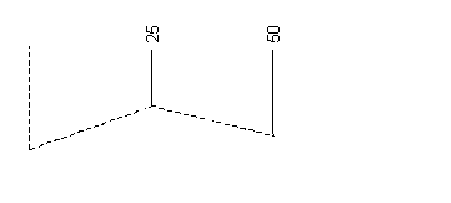

   Quando você insere a dimensão, o valor é exibido:



   O texto da nova dimensão é automaticamente centralizado com o texto da primeira dimensão.

   Caso não deseje texto centralizado, desmarque a opção Texto Centralizado na página Drafting > Dimensões > Anotação da caixa de diálogo Opções e clique para especificar uma posição de texto.

   Se o texto da nova dimensão estive muito próximo do texto da dimensão anterior, sua linha de chamada é automaticamente criada com um desvio paralelo.



   Você pode definir o tipo de desvio paralelo na página Drafting > Dimensões > Linhas da caixa de diálogo Opções.

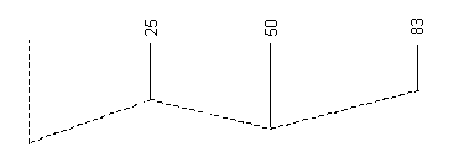

6. Continue clicando para especificar posições e concluir as dimensões:



   Com Texto centralizado selecionado, cada nova dimensão exige apenas um clique.



7. Para finalizar a criação de dimensões ordenadas, clique em na barra de ferramentas de Acesso Rápido.
