Uma vista relativa é uma projeção do modelo a partir da lateral de uma vista existente.

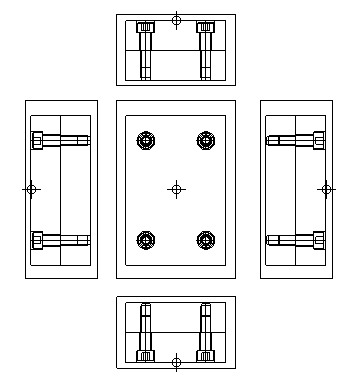

A imagem abaixo mostra quatro vistas relativas para a vista da parte superior do modelo, utilizando projeções de terceiro diedro:
Para criar uma vista relativa:
- Certifique-se de possuir um desenho com pelo menos uma vista.
Crie um desenho ou abra um desenho existente se você não tiver nenhum aberto.
Caso não exista vistas no desenho, crie uma vista única.
- Clique na guia Draft > painel Vista > Relativa.

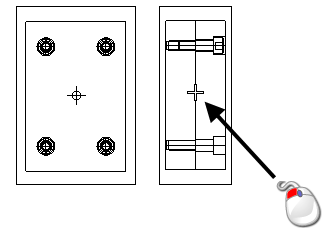

- Mantenha o cursor sobre uma vista no desenho. O cursor mudará para uma seta para indicar a direção da nova vista em relação à vista existente:
Conforme você movimenta o mouse em torno da vista, a seta muda de direção para as outras vistas relativas.
Você pode criar uma Vista Isométrica movendo o mouse sobre um canto da vista.
- Quando a seta apontar na direção desejada, pressione o botão do mouse. A nova vista relativa é exibida no lado especificado, pronta para ser posicionada.
O lado em que a vista aparece depende da seleção da opção Terceiro diedro na página Opções de Vistas > Geral da caixa de diálogo Opções.
- Clique no desenho para posicionar e criar a nova vista.
Geralmente, a nova vista é criada próximo da aresta da vista de onde é feita a projeção:
