Você pode criar uma vista única de um modelo inteiro ou dos objetos selecionados de um modelo.

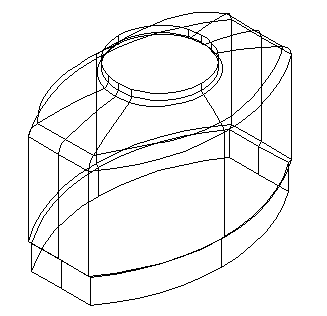

Para criar uma vista do modelo abaixo:
- Caso um desenho não esteja aberto, crie um desenho ou abra um desenho existente.
- Para criar uma vista de objetos selecionados, selecione os objetos no modelo.
Se nenhum objeto estiver selecionado, a vista de todo o modelo é criado.
- Clique na guia Draft > painel Vista > Único.
- Clique na guia Vista > painel Janela > Janelas e selecione a janela de desenho desejada.
Conforme você movimenta o cursor em torno da janela de desenho, a vista é anexada ao cursor e está pronta para ser posicionada no desenho.

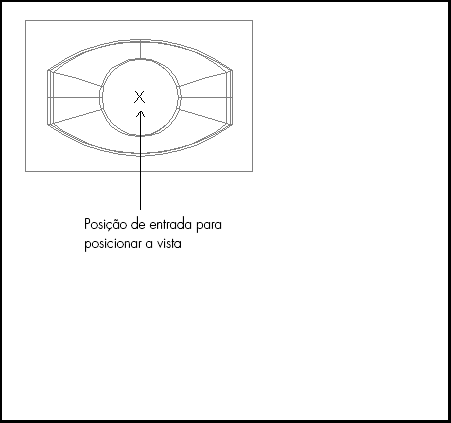

- Clique na posição no desenho em que você deseja posicionar a vista.
Nota: Objetos ocultos no modelo não são desenhados na vista.
Nota: Por padrão, a vista observa o espaço absoluto por cima (isto é, o eixo -Z). Isso pode ser modificado editando a vista.
Neste exemplo, você pode observar uma marca composta por um círculo e duas linhas que se cruzam. Isso marca a origem da vista, que pode ser alterada usando o diálogo Editar Vista .
Quando você criar uma única vista, é possível criar uma vista com relação a ela, utilizando a guia Draft > painel Vista > Relativo.
