Utilize esta página para selecionar ou gerar automaticamente o perfil de contato.
Ângulo de saída do postiço da gaveta — Insira o ângulo de saída
:
Método — Quando você seleciona um método, as opções mudam na página do assistente:
- Autocriar — Este método só está disponível quando uma região de contra-saída é selecionada.
Quando é selecionada, as seguintes opções estão disponíveis no assistente.

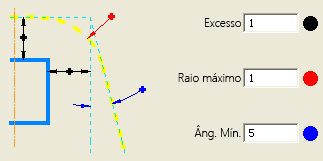

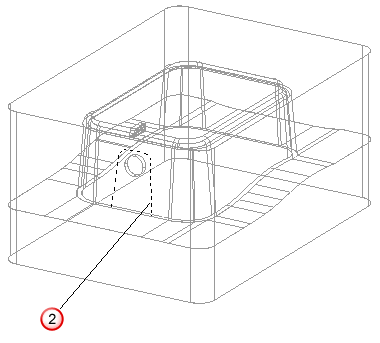

Um perfil de contato aproximado é traçado em linha pontilhada como auxílio visual. Isso dá uma ideia de como o perfil de contato real irá parecer utilizando os valores no assistente.
Conforme você altera os valores, o perfil de contato aproximado
muda de tamanho.
- Sobremedida — Distância em relação à região de contra-saída.
- Raio máximo — Raio de fillet máximo nos cantos do perfil de contato.
- Ângulo mínimo — Ângulo mínimo nas laterais do perfil de contato.
Um perfil de contato é criado automaticamente a partir dos valores inseridos no assistente.
- Prever — Clique para ver a aparência do perfil de contato no modelo.

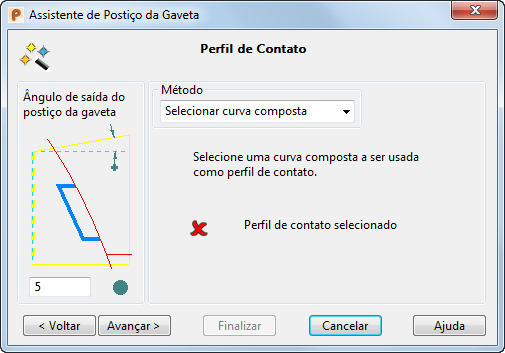

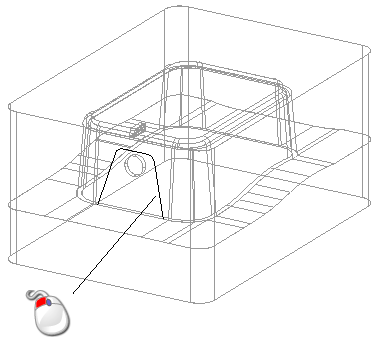

- Selecionar CurvaComp — Este método permite selecionar uma curva composta existente.
A curva composta não precisa estar no inserto do molde. O assistente a projeta no inserto do molde ao longo do eixo Z para criar o perfil de contato.
Avançar — Clique neste botão para acessar a página Opções de Postiço da Gaveta.
