Além da direção tradicional +Z, você também pode criar eletrodos nas direções X e Y ou ao longo de qualquer vetor definido. Conforme você avança pelo assistente, o eletrodo, base e suporte são criados ao longo desse vetor.

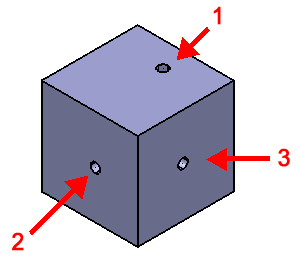

O exemplo a seguir ilustra essa funcionalidade.

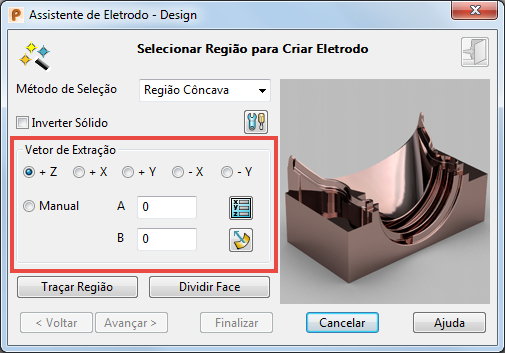

Vetor de Extração — Essas opções definem o vetor que é utilizado ao criar o eletrodo. Você pode utilizar vetores pré-definidos ou criar um vetor personalizado selecionando a opção Manual. Utilizar um dos vetores pré-definidos automaticamente insere os valores corretos em A e B.
- +Z — É o padrão e é utilizado para criar um eletrodo padrão de penetração em Z. Utilize essa opção para criar um eletrodo para o furo na face 1. Uma seta amarela indica a direção de extração:
- +X — Selecione +X como o vetor de extração.
- +Y — Selecione +Y como o vetor de extração.
- -X — Selecione -X como o vetor de extração. Utilize essa opção para criar um eletrodo para o furo na face 2. Uma seta amarela indica a direção de extração:
- -Y — Selecione -Y como o vetor de extração. Utilize essa opção para criar um eletrodo para o furo na face 3. Uma seta amarela indica a direção de extração:
Manual — Crie manualmente um vetor de extração atribuindo valores a A e B ou selecionando o botão Posicionar Vetor
. Utilize a opção Manual para definir um vetor de queima não alinhado a um eixo, como o mostrado abaixo:
- A — O ângulo de rotação do vetor de extração em XY.
- B — O ângulo a partir da vertical. 0 é no eixo Z e 90 é uma operação de queima lateral.
— Exibe o diálogo Posição. Utilize a guia Vetor para definir o vetor de extração.
— Quando selecionado, o vetor de queima é definido clicando em uma superfície cujo normal esteja na direção necessária.
