Criando um parâmetro

Para criar um parâmetro:

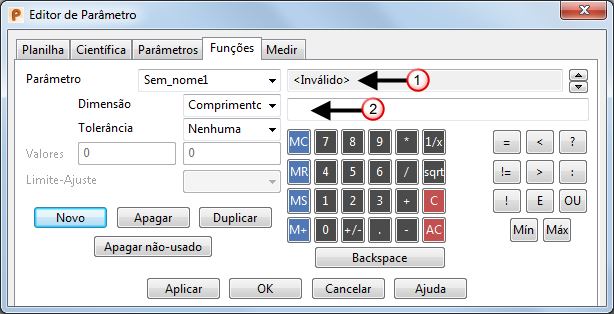

1. Selecione a guia Início > painel Utilitários > Parâmetros. A caixa de diálogo Editor de Parâmetro é exibida.
2. Clique em Novo para ativar as opções.
3. Na caixa Parâmetro, insira um nome que descreva como o parâmetro é utilizado.
4. Clique em Aplicar. O parâmetro é exibido na lista suspensa Parâmetro.
5. Usando a guia relevante, selecione o novo parâmetro na lista suspensa.
6. Use as opções na guia para especificar um valor ou insira um valor usando o teclado numérico.

   Você pode inserir o valor em vários formatos. O seguinte é válido para um parâmetro de comprimento:

   • 8 + 1 fornece o valor 9. Se você não incluir a unidade de medida (nesse caso, comprimento), a unidade padrão é utilizada, conforme definido na página Opções de Unidades e Tolerâncias. A unidade de medida será exibida quando você selecionar subsequentemente o parâmetro na lista suspensa.
   • 8 mm + 1pol gera um valor de 33,4 mm (presumindo que suas unidades de comprimento estejam definidas como mm)
7. Clique em Aplicar para atribuir o valor ao seu parâmetro.

   O parâmetro é salvo e fica disponível para uso no modelo atual.

Cada guia também contém as seguintes opções:

• Dimensão — Selecione uma opção na lista suspensa para especificar o tipo de medida para o parâmetro.
• Tolerância — Por padrão, um parâmetro não tem tolerância que lhe seja associada. Selecione uma opção na lista suspensa para especificar a tolerância do parâmetro.
  • Nenhum
  • -:-
  • +:-
  • -:+
  • +:+
  • Limite-Ajuste
• Valores — Se você selecionar uma das quatro opções de Tolerância com os símbolos + e -, utilize as caixas de Valores para inserir os valores de tolerância.
• Limite-Ajuste — Se você escolher uma Tolerância de Limite-Ajuste, utilize a lista Limite-Ajuste para inserir um valor limite ou selecione um na lista de valores comuns.
• Apagar — Clique para excluir o parâmetro selecionado na lista Parâmetro.
• Duplicar — Clique para copiar o parâmetro selecionado na lista Parâmetro.
• Resultado — A medida ou os resultados do cálculo .
• Expressão — Mostra os valores inseridos no teclado . Você também pode inserir um cálculo ou valor para um parâmetro.
• Backspace — Clique no botão para mover o cursor um espaço para a esquerda na caixa Expressão. Qualquer valor inserido num espaço à esquerda é apagado.
• OK — Clique para salvar suas alterações e fechar a caixa de diálogo.
• Cancelar — Clique para fechar a caixa de diálogo sem salvar as alterações.

As opções que são específicas para as guias Científica, Parâmetros, Funções e Medir são as mesmas que a guia equivalente na caixa de diálogo Calculadora.
