Você pode editar um símbolo selecionado de uma das seguintes maneiras:
- Clique na guia Início > painel Utilitários > Converter > Símbolo para converter o símbolo selecionado em seus objetos individuais.
- Clique duas vezes no símbolo para exibir o diálogo Editor de Símbolo:
Use esse diálogo para editar o símbolo selecionado:
- Nome — Insira um nome para o símbolo selecionado.
- Posição no ponto fixo — O nome do ponto fixo selecionado é exibido.
- X, Y e Z — Exibe as coordenadas do ponto fixo selecionado. Altere as coordenadas do ponto fixo ou clique em
para exibir o diálogo Posição e mova o símbolo.
- Clique com o botão direito no símbolo para exibir o menu de contexto, contendo opções de edição disponíveis para símbolos. O nome do símbolo e o nível em que se encontra são exibidos na porção superior do menu de contexto.
- Converter — converte o símbolo selecionado em seus objetos individuais.
- Modificar — exibe o diálogo Editor de Símbolo.
- Restrições de Escala — exibe o diálogo Definir restrições para símbolo, permitindo que restrições sejam definidas para o símbolo selecionado.

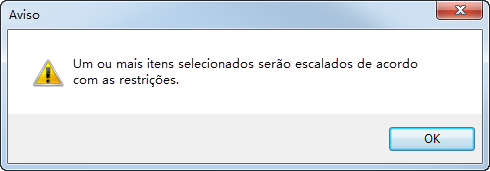

Nota: A mensagem de aviso mostrada abaixo será exibida quando você usar a guia Editar > painel Transformar > Escala para alterar a escala de vários objetos, se qualquer item selecionado tiver restrições de escala.
Nota: Se a opção Manter itens estiver selecionada quando você criar uma definição de símbolo, os vínculos das definições de objeto com o símbolo serão perdidos.
