Você pode editar um único fillet contendo um canto para um canto agudo ou arredondado.
Para uma região em que vários fillets se encontram, você pode criar uma superfície suave de n-lados ou um canto agudo.

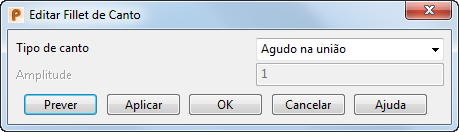

- Clique na guia Superfície > painel Fabricação > Combinação para exibir o diálogo Editar Canto de Fillet.
- Use esse diálogo para editar o canto do fillet:
Tipo de canto — Escolha a operação que você deseja aplicar aos fillets de canto. Selecione entre as seguintes opções:
- Canto agudo — Cria cantos agudos no fillet selecionado.

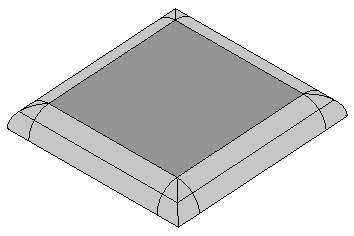

Por exemplo, a edição de cantos no seguinte fillet:

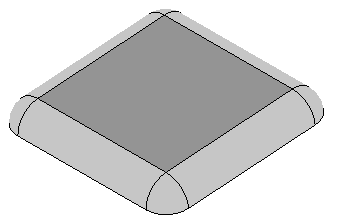

Resulta em:
- Redondo — Arredonda o fillet de canto. Selecione os fillets contendo cantos e aqueles que se ramificam em fillets de canto:
Você pode selecionar várias superfícies contendo fillets com cantos.
Insira um número na caixa Amplitude, se necessário.
- Canto com N lados — Em uma região em que muitos fillets se encontram, essa opção faz a trimagem dos fillets uns com os outros (formando um furo de n lados) e preenche automaticamente o furo com uma superfície suave.

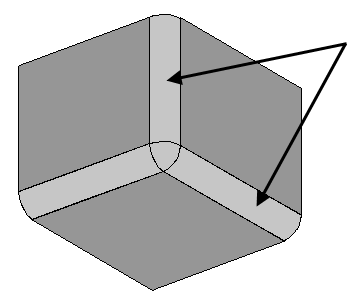

Por exemplo, a edição de cantos no seguinte fillet:
Resulta em:
- Prever — Exibe os fillets de canto editados usando as configurações atuais no diálogo. Você pode alterar as configurações no diálogo e as superfícies selecionadas até que esteja satisfeito com a pré-visualização dos resultados.
- Aplicar — Os cantos são editados.
- Canto agudo — Cria cantos agudos no fillet selecionado.
- Clique OK para salvar suas alterações e fechar o diálogo.
