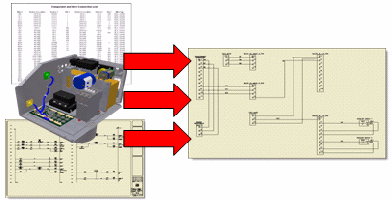

Из набора данных в формате XML, экспортированных из Autodesk Inventor Professional (AIP) в AutoCAD Electrical, можно выбрать сведения о соединителях в перечне, заданном при экспорте, а затем поместить эти соединители в файл двумерного чертежа. После вставки соединителей в чертеж нажмите "Провод" в диалоговом окне "Выбор соединителя" для размещения всех точек подключения для всех компонентов чертежа. В процессе синтаксического анализа данных файла, выполняемого в AutoCAD Electrical, определяются все исходящие и входящие соединения. После определения информации о проводных соединениях выполняется маршрутизация проводов в обход всех существующих на чертеже геометрических объектов. Инструмент вставки проводов определяет наилучшую возможную трассировка с наименьшим количеством петель проводов в пределах соединения, уменьшая требования к разрывам. Провода соединяются в соответствующем положении на представлении соединителя.
После вставки типы проводов в файле XML применяются к слою проводов в чертеже AutoCAD Electrical. Кроме того, в чертеж вставляются номера проводов и графические образы обозначения кабелей. Номера проводов вставляются в соответствии с настройкой нумерации проводов в чертеже (над линией соединения, на линии соединения или под линией соединения). Первое обозначение кабеля, перечисленное в файле XML, вставляется как родительское, остальные обозначения того же условного обозначения (позиционное обозначение кабеля) вставляются как дочерние.
Некоторые имена свойств проводов Autodesk Inventor Professional необходимо сохранить в AutoCAD Electrical. Необходимо удостовериться, что названия заголовков столбцов (заданные в диалоговом окне "Переименование пользовательских столбцов") соответствует именам свойств, полученным при экспорте файла XML Autodesk Inventor Professional (заданные в диалоговом окне "Дополнительные свойства Autodesk Inventor"). Например, свойство CORE SIZE соответствует пользовательскому столбцу в диалоговом окне "Создание/редактирование типа провода", если заголовок столбца задан как "CORE SIZE". При отсутствии соответствия данные не сохраняются в файле чертежа AutoCAD Electrical.
Свойства Autodesk Inventor Professional, соответствующие атрибутам AutoCAD Electrical
Существует четыре типа объектов сборки Autodesk Inventor Professional с общими и пользовательскими свойствами: вхождения компонентов, вхождения проводов (кабельный журнал), вхождения кабелей и вхождения сращиваний.
|
Имя свойства |
Тип свойства AIP |
"Описание" |
|
Свойства компонента |
||
|
REF DES соединителя |
Вхождение |
RefDes компонента — атрибут ПОБОЗНАЧЕНИЕ1 в AutoCAD Electrical |
|
PART NUMBER |
Определение |
Номер детали в Autodesk Inventor — указатель Xdata в AutoCAD Electrical |
|
VENDOR |
Определение |
Изготовитель — указатель Xdata в AutoCAD Electrical |
|
STRIP LENGTH |
Определение, пользовательский |
Сохранение в компоненте — указатель Xdata в AutoCAD Electrical |
|
Различные пользовательские * |
Определение, пользовательский |
Определение, заданное в библиотеке компонентов (редактирование детали) — указатель Xdata в AutoCAD Electrical |
|
Различные пользовательские * |
Вхождение, пользовательское |
Уровень вхождения, заданный для монтажных узлов — указатель Xdata в AutoCAD Electrical |
|
Свойства проводов |
||
|
Идентификатор провода |
Вхождение |
Уникальный идентификатор номера провода (имя вхождения) — номер провода AutoCAD Electrical; атрибута НОМЕРПРОВОДА в AutoCAD Electrical |
|
Определение провода |
Определение |
Данные определения библиотеки проводов, сохраненные в XML-библиотеке "Кабели и монтажные узлы" — имя слоя проводов в AutoCAD Electrical |
|
Различные пользовательские * |
Определение, пользовательский |
Определение, заданное в библиотеке проводов (редактирование детали) — указатель Xdata в AutoCAD Electrical |
|
Различные пользовательские * |
Вхождение, пользовательское |
Уровень вхождения, заданный для монтажных узлов — указатель Xdata в AutoCAD Electrical |
|
Свойства кабелей |
||
|
Идентификатор кабеля |
Вхождение |
Уникальный идентификатор кабеля — атрибут ПОБОЗНАЧЕНИЕ 1 в AutoCAD Electrical |
|
Определение кабеля |
Определение |
Данные определения библиотеки кабелей, сохраненные в XML-библиотеке "Кабели и монтажные узлы" — указатель Xdata в AutoCAD Electrical |
|
Имя провода кабеля |
Определение |
Идентификатор проводника кабеля — атрибут RATING1 в AutoCAD Electrical |
|
Различные пользовательские * |
Определение, пользовательский |
Определение, заданное в библиотеке кабелей (редактирование детали) — указатель Xdata в AutoCAD Electrical |
|
Различные пользовательские * |
Вхождение, пользовательское |
Уровень вхождения, заданный для монтажных узлов — указатель Xdata в AutoCAD Electrical |
|
Свойства сращиваний |
||
|
Идентификатор сращивания |
Вхождение |
Уникальный идентификатор сращивания — атрибут ПОБОЗНАЧЕНИЕ1 в AutoCAD Electrical |
|
Определение сращивания |
Определение |
Данные определения библиотеки сращиваний, сохраненные в XML-библиотеке "Кабели и монтажные узлы" — указатель Xdata в AutoCAD Electrical |
|
Различные пользовательские * |
Определение, пользовательский |
Определение, заданное в библиотеке сращиваний (редактирование детали) — указатель Xdata в AutoCAD Electrical |
|
Различные пользовательские * |
Вхождение, пользовательское |
Уровень вхождения, заданный для монтажных узлов — указатель Xdata в AutoCAD Electrical |
* Свойства, не заданные в Autodesk Inventor Professional, но используемые в AutoCAD Electrical.
