Завершение чертежа гидравлической схемы

Для завершения гидравлической схемы продолжите вставку гидравлического компонента.

Оставшаяся часть работы над гидравлической схемой состоит из вставки манометра и обратного клапана слева от насоса и вставки устройств (цилиндра; дросселей; фильтра; обратного клапана и 2-ходового клапана) в верхней части чертежа.

Прим.: Во время вставки снимите флажок "По вертикали" в диалоговом окне "Вставить компонент: Графический образ гидравлического оборудования".

Вставка компонентов

1. Щелкните вкладку "Схема"панель "Вставить компонент""Вставить гидравлический компонент". найти
2. В диалоговом окне "Вставить компонент: Графический образ для гидравлического оборудования" выберите "Измерительные устройства".
3. В диалоговом окне "Гидравлическое оборудование: измерительные устройства" выберите "Манометр".
4. Ответьте на запросы, как указано далее:

   Точка вставки:

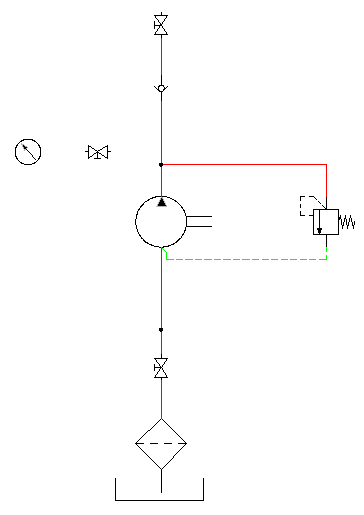

   Укажите точку для расположения манометра слева на некотором расстоянии (и чуть выше) от насоса

5. В диалоговом окне "Вставить/Редактировать компонент" задайте:

   Позиционное обозначение компонента:  MTR1

   описание: строка 1:  Манометр

   Нажмите кнопку "ОК".

6. Щелкните вкладку "Схема"панель "Вставить компонент""Вставить гидравлический компонент". найти
7. В диалоговом окне "Вставить компонент: Графический образ для гидравлического оборудования" снимите флажок "Вертикальный".
8. В диалоговом окне "Вставить компонент: Графический образ для гидравлического оборудования" выберите элемент "Клапаны общего назначения".
9. В диалоговом окне "Гидравлическое оборудование: клапаны общего назначения" выберите "Открытый запорный клапан".
10. Ответьте на запросы, как указано далее:

    Точка вставки:

    Укажите точку для расположения насоса справа от манометра


11. В диалоговом окне "Вставить/Редактировать компонент" нажмите кнопку "ОК".
12. Задайте слой проводов "КРАСНЫЙ_20".
13. Щелкните вкладку "Схема"панель "Вставить провода/номера проводов""Провод". найти
14. Ответьте на запросы, как указано далее:

    Укажите начало провода или [Тип провода/Ч = показать соединения]:

    Укажите правую точку соединения на манометре

    Укажите конец провода или [Продолжить]:

    Проведите трубу вправо и укажите левую точку соединения на клапане

    Укажите начало провода или [Быстрое перемещение/Тип провода/Ч = показать соединения]:

    Укажите правую точку соединения на клапане

    Укажите конец провода или [Продолжить]:

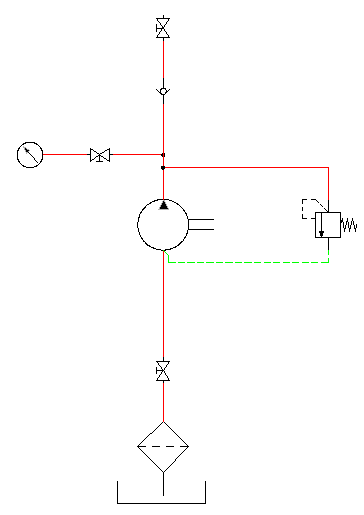

    Проведите провод вправо и укажите точку на вертикальной трубе, щелкните правой кнопкой мыши


15. Щелкните вкладку "Схема"панель "Вставить компонент""Вставить гидравлический компонент". найти

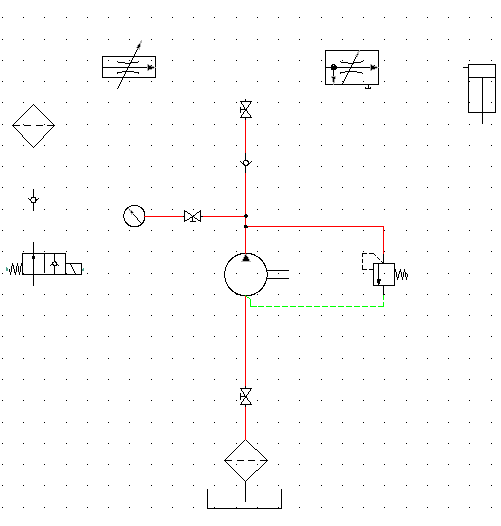

16. Вставьте и разместите перечисленные устройства так, как показано на следующей иллюстрации. В диалоговом окне "Вставить/Редактировать компонент" нажимайте кнопку "ОК" после каждой операции вставки.
    Прим.: Также можно вначале вставить вертикальные или горизонтальные трубы, а затем, по одному, вставить на трубу компоненты.

    Значок	Вставляемый графический образ
    	"2-ходовые клапаны" "Электромагнитный, с пружинным возвратом -1" (вставляется как вертикальный графический образ)
    	"Клапаны общего назначения" "Обратный клапан для потока влево" (вставляется как вертикальный графический образ)
    	"Фильтры" "Фильтр" (вставляется как вертикальный графический образ)
    	"Дроссели" "Дроссель с переменным потоком на выходе"
    	"Дроссели" "Отводящий регулятор потока с переменной величиной потока на выходе"
    	"Цилиндры" "Односторонний поршневой шток одностороннего действия"


    Совет: Выровняйте компоненты по вертикали и по горизонтали, используя инструмент "Выравнивание" для упрощения вставки труб.
17. Щелкните вкладку "Схема"панель "Вставить провода/номера проводов""Провод". найти

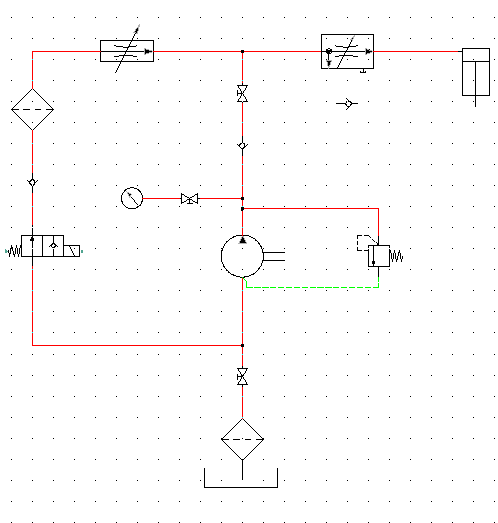

18. Соедините устройства управления друг с другом трубами, как показано на иллюстрации.

19. Щелкните вкладку "Схема"панель "Вставить компонент""Вставить гидравлический компонент". найти
20. В диалоговом окне "Вставить компонент: Графический образ для гидравлического оборудования" выберите элемент "Клапаны общего назначения".
21. В диалоговом окне "Гидравлическое оборудование: клапаны общего назначения" выберите "Обратный клапан для потока влево".
22. Ответьте на запросы, как указано далее:

    Точка вставки:  Укажите точку для расположения клапана под ограничителем


23. В диалоговом окне "Вставить/Редактировать компонент" нажмите кнопку "ОК".
24. Щелкните вкладку "Схема"панель "Вставить провода/номера проводов""Провод". найти

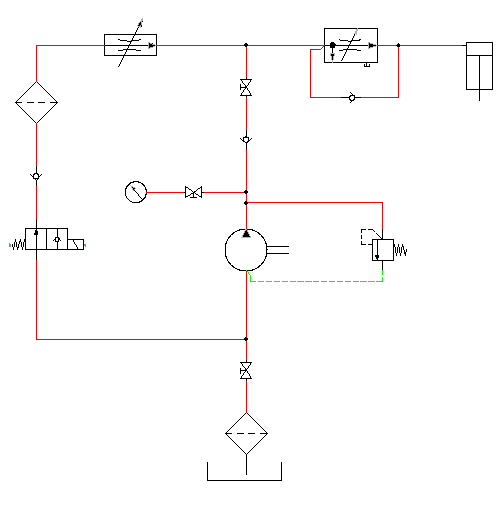

25. Соедините трубы, как показано на иллюстрации.

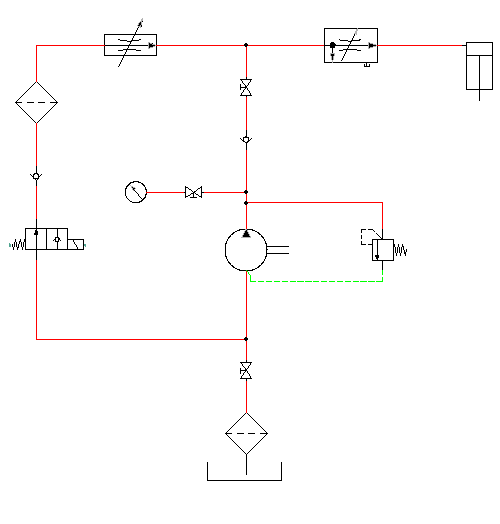

    Гидравлическая схема завершена.

    Для создания пневматической схемы используйте инструмент "Вставить пневматические компоненты" на панели "Вставка компонентов". См. демонстрационный файл чертежа пневматической схемы Demo03.dwg в проекте Extra Library Demo (Дополнительные библиотеки — Демонстрация).
