Пример твердотельного патрона

Ниже приведен пример токарного патрона FeatureCAM.

Чтобы использовать твердотельную модель для точного определения формы патрона:

1. Импортируйте файл твердотельной модели патрона:
   1. В меню выберите Файл > Импорт, чтобы открыть диалоговое окно Импорт.
   2. Выберите твердотельную модель в диалоге Импорт, затем нажмите Открыть.
   3. Нажмите Отмена, чтобы закрыть диалог Результаты импорта.

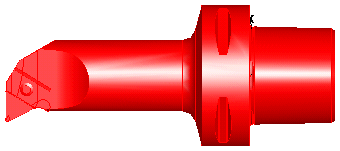

   В этом примере используется твердотельная *.x_t модель патрона:



2. По желанию можно переименовать тело на панели Вид детали:
   1. Щёлкните правой кнопкой мыши по телу на панели Вид детали и выберите Переименовать, чтобы открыть диалог Переименовать объект.
   2. Введите Новое имя, затем нажмите ОК.
3. Найдите нулевую точку (опорную точку) твердотельной модели патрона:
   1. Выберите две грани, которые направлены к нулевой точке, например:



   2. Нажмите Скрыть кроме выбранных в меню Скрыть на панели инструментов Дополнительно. В графическом окне отобразятся только выбранные поверхности:

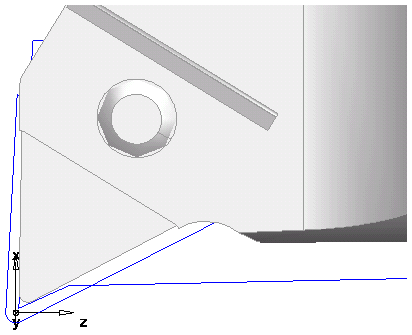

   3. На панели инструментов Геометрия нажмите Линия по 2 точкам и создайте линию вдоль опорной кромки каждой грани, например:



   4. Выберите две грани в графическом окне, затем щёлкните правой кнопкой мыши по выбранным объектам и выберите Скрыть выбранные в контекстном меню.
   5. Нажмите Обрезка/продление на панели инструментов Геометрия и используйте инструмент Обрезка/продление, чтобы продлить линии до их пересечения.



   6. Нажмите Обрезать на панели инструментов Геометрия и используйте инструмент Обрезать, чтобы отрезать концы линий за пересечением.

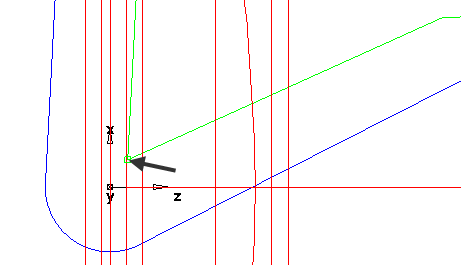

      Пересечение - это нулевая точка, которую можно использовать для позиционирования патрона:

   7.
4. Создайте опорную точку, чтобы сдвинуть к ней патрон:

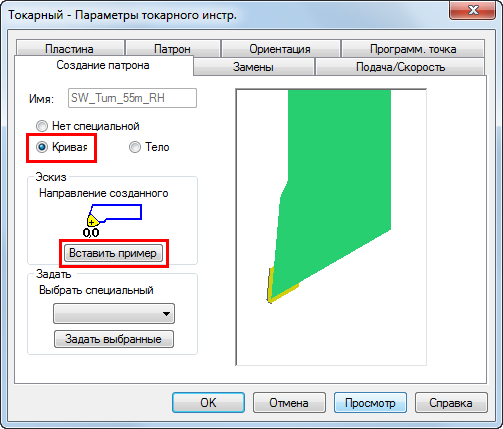

   1. На вкладке Создание патрона диалога Свойства инструмента выберите опцию Кривая и нажмите Вставить пример:



      В графическом окне создается кривая.

   2. Нажмите Показать все тела в меню Показать на панели инструментов Дополнительно.
   3. Нажмите Отменить закраску всех на панели инструментов Режим отображения.

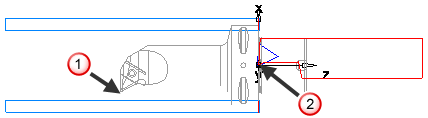

      Контур тела отображается в графическом окне:



   4. Выберите твердотельный патрон на панели Виде детали.
   5. Выберите Правка > Преобразовать, чтобы открыть диалоговое окно Преобразовать.
   6. Выберите Перенести и Перемещения, а в разделе Расстояние по 2 точкам нажмите Выберите положение — От и укажите нулевую точку, созданную ранее в графическом окне.



   7. Нажмите Выберите положение — До и выберите нулевую точку вставленной кривой патрона в графическом окне.

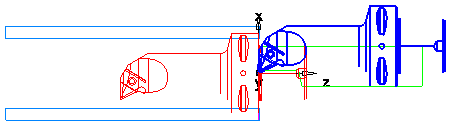

   8. Нажмите Просмотр, чтобы предварительно просмотреть новое положение твердотельного патрона в графическом окне. Просмотр показан синим:



   9. Нажмите ОК, чтобы принять новое положение и закрыть диалог Преобразовать.
5. Используйте инструмент Преобразовать, чтобы переместить нулевую точку твердотельного патрона в нулевую точку вставленной кривой патрона :
   1. Выберите твердотельный патрон на панели Виде детали.
   2. Выберите Правка > Преобразовать, чтобы открыть диалоговое окно Преобразовать.
   3. Выберите Перенести и Перемещения, а в разделе Расстояние по 2 точкам нажмите Выберите положение — От и укажите нулевую точку, созданную ранее в графическом окне.



   4. Нажмите Выберите положение — До и выберите нулевую точку вставленной кривой патрона в графическом окне.



   5. Нажмите Просмотр, чтобы предварительно просмотреть новое положение твердотельного патрона в графическом окне. Просмотр показан синим:



   6. Нажмите ОК, чтобы принять новое положение и закрыть диалог Преобразовать.
6. Нажмите Закрасить поверхности на стандартной панели инструментов.



7. Выберите кривую патрона, вставленную ранее, и нажмите на клавишу Delete, чтобы удалить её.

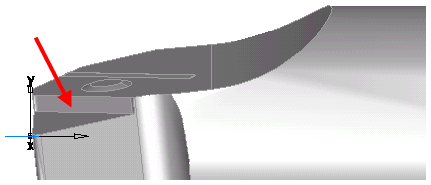

8. Если посмотреть на твердотельный патрон спереди, то в месте, где сидит вставка, будет выемка:



9. Вам нужно принять во внимание эту выемку для достижения точной симуляции. Чтобы сделать это:

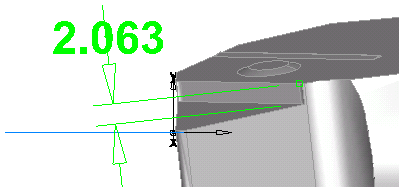

   1. Используя инструмент Линейное расстояние, создайте измерение глубины выемки:



      В этом примере она примерно равна 2 мм.

   2. Выберите твердотельный патрон на панели Виде детали.
   3. Выберите Правка > Преобразовать, чтобы открыть диалоговое окно Преобразовать.
   4. В разделе Расстояние XYZ введите 0 для X, -2 для Y и 0 для Z, чтобы переместить патрон вниз на 2 мм в направлении Y.
   5. Нажмите OK.

      Теперь твердотельный патрон находится в правильном положении.

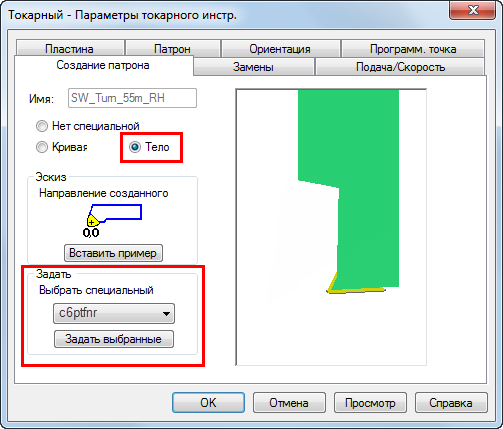

   6. На вкладке Создание патрона диалога Свойства инструмента выберите Тело, затем выберите тело из списка Выбрать специальный контур.
   7. Нажмите Задать выбранные.

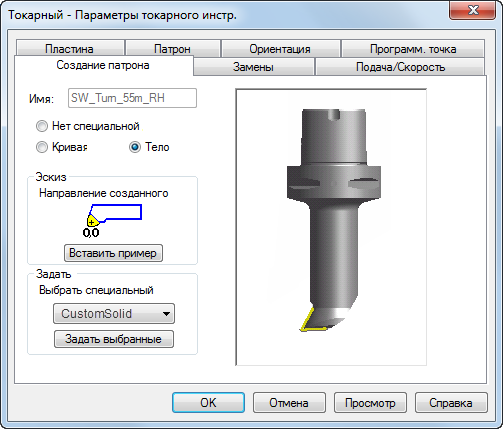

   8. Твердотельный патрон отображается в окне просмотра и вы можете видеть положение вставки относительно патрона:



   9. Нажмите OK, чтобы принять твердотельный патрон.

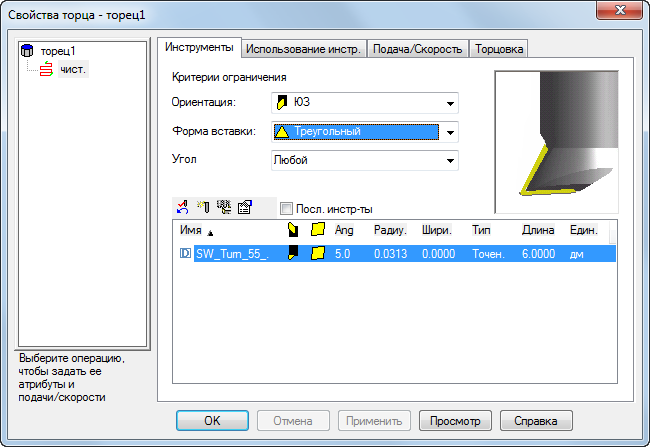

      Просмотр на вкладке Инструменты обновляется:



   10. Нажмите OK для продолжения.
10. Задайте тело как патрон для инструмента:
    1. На вкладке Создание патрона диалога Свойства инструмента выберите Тело, затем выберите тело из списка Выбрать специальный контур.
    2. Нажмите Задать выбранные.



    3. Твердотельный патрон отображается в окне просмотра и вы можете видеть положение вставки относительно патрона:



    4. Нажмите OK, чтобы принять твердотельный патрон.

       Просмотр на вкладке Инструменты обновляется:



    5. Нажмите OK для продолжения.
11. Скройте импортированное тело и покажите деталь.
12. Запустите 3D симуляцию. Твердотельная модель, которую вы импортировали, теперь используется как патрон, а симуляция становится более точной:
