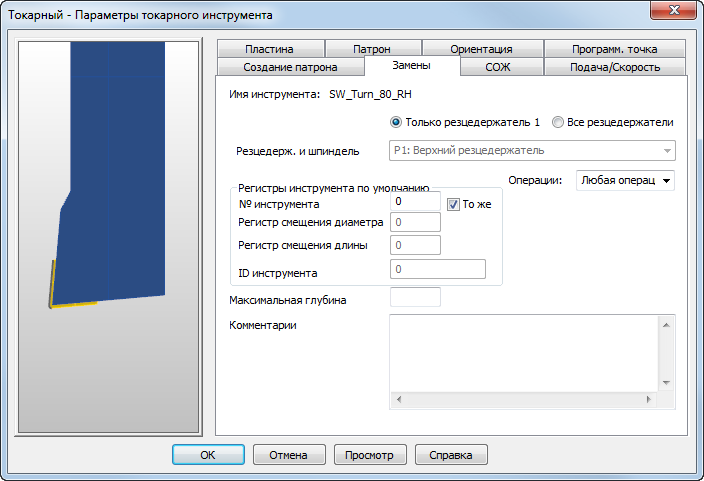

Нажмите на картинку предварительного просмотра инструмента, чтобы можно было её перемещать и масштабировать. Ориентация просмотра определяется параметрами на вкладке Станок диалога Параметры просмотра. Щёлкните правой кнопкой мыши по картинке, чтобы получить доступ к контекстному меню.
Имя — Задаёт название текущего инструмента.
Только резцедержатель 1 — Выберите эту опцию, чтобы задать регистры инструмента только для одного резцедержателя.
Все резцедержатели — Выберите эту опцию, чтобы задать регистры инструмента для каждого резцедержателя в станке с несколькими резцедержателями. Выберите запись в списке Резцедержатель и шпиндель, чтобы выбрать резцедержатель, с которым нужно работать.
Регистры инструмента по умолчанию — Задайте параметры регистра для инструмента:
- № инструмента — Задает номер паза для инструмента. Введите 0, чтобы позволить FeatureCAM назначить значение, когда инструмент используется.
- То же — Выберите эту опцию, чтобы использовать значение № инструмента как номер Регистра смещения по умолчанию, Регистра смещения длины и ID инструмента. Снимите выбор с этой опции, чтобы задать значения регистров по отдельности.
- Регистр смещения диаметра — Задает номер регистра смещения коррекции на диаметр фрезы для инструмента. Это значение переходит в XBUILD как <COMP-NUM>.
- Регистр смещения длины — Задает номер регистра смещения длины инструмента. Большинство контроллеров токарных станков имеют один регистр, который содержит значения смещения длины и диаметра. В этом случае Регистр смещения длины является важным полем для настройки в FeatureCAM. Это значение переходит в XBUILD как <OFFSET#>.
ID инструмента — Задает идентификационный номер инструмента. Он используется токарными станками Bridgeport и некоторыми станками Cincinnati.
Операции — Выберите запись в списке, чтобы задать тип операции, для которой FeatureCAM может выбрать этот инструмент. Можно заменить этот параметр, выбрав инструмент вручную.
Максимальная глубина резания — Это максимальная глубина реза, разрешенная для этого инструмента.
Комментарии — При желании введите комментарии, относящиеся к этому инструменту. Постпроцессор может быть сконфигурирован так, чтобы выводить эти комментарии.
