Вкладка Управляющая поверхность

Можно использовать вкладку Управляющая поверхность в диалоге Свойства фрезерования поверхности, чтобы задать, как траектории генерируются на поверхностях.

Список Поверхность показывает все поверхности в элементе. Уберите галочку напротив имени поверхности, которую надо исключить из операции.

Выберите поверхность в списке, чтобы выделить ее в графическом окне, или с помощью кнопки Выбрать поверхность выберите поверхность в графическом окне, чтобы выделить ее в списке.

Фрезерование по изолиниям

Атрибуты для — показывает редактируемую операцию.

• Поверхность — Поверхности обрабатываются в этом порядке. Используйте кнопки и для перемещения поверхностей по списку. Уберите галочку напротив имени поверхности, которую надо исключить из операции.
• Начальная кривая — Поверхности изолинии состоят из рядов и столбцов кривых. Начальная кривая определяет первую кривую изолинии, используемую для обработки поверхности. Нажмите Задать ряд/столбец изолинии , чтобы изменить начальную кривую изолинии.

  Верхняя — инструмент режет вдоль изолиний ряда, начиная с первого ряда.

  Нижняя — инструмент режет вдоль изолиний ряда, начиная с последнего ряда.

  Левая — инструмент режет вдоль изолиний столбцов, начиная с первого столбца.

  Правая — инструмент режет вдоль изолиний столбцов, начиная с последнего столбца.

• Направление резания — Определяет направление, вдоль которого режутся кривые изолинии. Нажимайте на Направление резания , чтобы переключать направление с Увеличения на Уменьшение.
• Очерёдность — Определяет последовательность, в которой инструмент режет кривые изолинии. Нажимайте на Очерёдность , чтобы переключаться между опциями очерёдности траектории.
  1. Нет — Инструмент режет кривые изолинии по порядку.
  2. Изнутри наружу — Инструмент начинает резание в середине и режет наружу в обоих направлениях.
  3. Снаружи внутрь — Инструмент начинает резание снаружи и режет по направлению к середине в обоих направлениях.

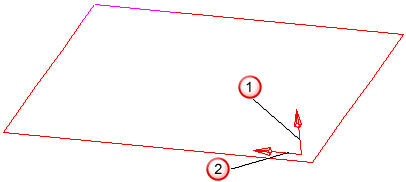

Ось отображается в графическом виде и показывает положение и направление начала траектории для выбранной поверхности:

Стрелка стороны обработки

Угол и направление изолинии

Проекция поверхности

При выборе параметра Проецирование изолиний на пов-ть изолинии другой поверхности проецируются на все поверхности элемента.
