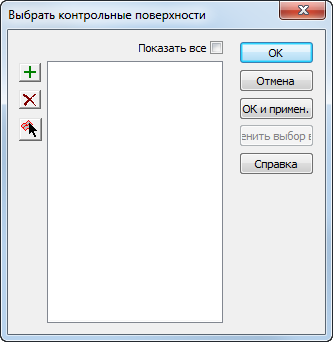

Диалог Выбрать контрольные поверхности

Можно использовать диалог Выбрать контрольные поверхности, чтобы задать области, которые не нужно обрабатывать.

Чтобы открыть диалоговое окно Выбрать контрольные поверхности, нажмите Контрольные поверхности на вкладке Размеры диалогового окна Свойства фрезерного элемента.

Этот диалог доступен для 3D элементов фрезерования и для 2.5D черновых NT траекторий для следующих элементов:

• Выступ
• Карман
• Стенка
• Торцы, созданные с помощью распознавания элементов (если плоскость торца пересекает тело зажима)

Чтобы задать контрольные поверхности:

1. Выберите поверхность в выпадающем списке или нажмите на кнопку Выбрать и выберите поверхность мышью. Для выбора дополнительных поверхностей снова нажимайте на кнопку Выбрать перед выбором каждой дополнительной поверхности.
Прим.: Выберите поверхности, которые являются больше горизонтальными, чем вертикальными. Если выбрать вертикальную контрольную поверхность, фрезерование может возобновиться на другой стороне, если поверхность для обработки простирается за контрольной поверхностью.
2. Нажмите ОК для возврата в диалог Свойства элемента.

Прим.: Если контрольные поверхности используются для обхода зажимов, это можно делать автоматически с помощью диалогового окна Обход зажимов.
