Элемент Траектория

Используйте элемент Траектория, чтобы напрямую создавать движение одной траектории. Можно создать перемещения траектории тремя способами:

• Создать каждое перемещение по отдельности. Обычно это делается, когда нужно простое, но очень точное перемещение инструмента, которое не может быть легко создано с помощью элемента FeatureCAM.
• Создать кривую. Это позволяет использовать инструменты рисования FeatureCAM, чтобы точно проконтролировать траекторию инструмента.
• Импортируйте операции из существующего элемента. Этот метод позволяет вносить изменения в траектории, которые FeatureCAM создает автоматически. Можно импортировать траектории из фрезерных или токарных элементов.

Если траектория создается из кривой или из элемента, то она не связана с исходным источником, независимо от параметра параметрического моделирования. В результате это механизм для хранения траектории, которая никогда не будет автоматически изменяться в FeatureCAM.

Внимание: Необходимо запустить симуляцию траектории, чтобы проверить наличие зарезов на любых измененных траекториях.

Чтобы создать элемент траектории:

1. Чтобы создать элемент Фрезерная траектория, выберите вкладку Элементы и обработка > Элементы > Траектория > Фрезерная траектория.

   Чтобы создать элемент Токарная траектория, выберите вкладку Элементы и обработка > Элементы > Траектория > Токарная траектория.

2. На странице Новый элемент — Кривая или Операция:
   • Если вы хотите использовать кривую, выберите Кривая и выберите имя кривой из списка.
   • Чтобы отредактировать траектории операции, выберите Операцию и выберите имя операции из списка.
   • Выберите Текст кода УП, чтобы напрямую ввести код УП, такой как код останова программы M00 или M01.
3. Следуйте шагам мастера, чтобы выбрать инструмент и значения скорости и подачи для траектории.

Каждый элемент траектории создает одну операцию траектории. Каждая операция траектории имеет вкладки Инструменты, П/С и Траектории. Используйте вкладку Траектории для редактирования элемента траектории.

Прим.: Если вы создаете траекторию из введенных вручную перемещений или из кривой, то вам нужно вручную выбрать инструменты и значения скорости и подачи.

Прим.: Если траектория импортирована из другой операции FeatureCAM, то параметры инструмента и обработки сохраняются.

Код останова программы — Пример

Чтобы ввести код останова программы напрямую в управляющей программе:

1. Выберите вкладку Элементы и обработка > Элементы > Траектория > Фрезерная траектория.
2. На странице Новый элемент - Кривая или Операция выберите Текст кода УП и введите M00 (или M01).

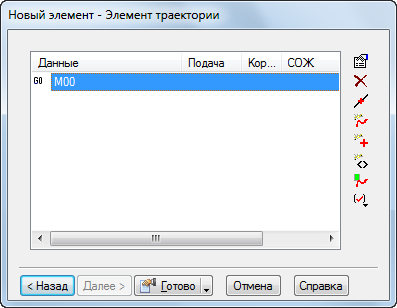

3. Нажмите кнопку Далее. Откроется страница Новый элемент - Элемент траектории.



   Эта страница содержит такие же кнопки редактирования траектории, что и вкладка Траектории в диалоговом окне Свойства траектории.

4. Нажмите кнопку Готово. Элемент траектории вносится в список в Виде детали и на вкладке Операции.
5. Запустите симуляцию элемента траектории. В этом примере нет траекторий, которые можно увидеть, но вы должны запустить симуляцию элемента, чтобы создать код УП.
6. Просмотрите код УП на вкладке Код УП.

Прим.: Если элемент траектории состоит только из G-кода, FeatureCAM не отображает вкладки Инструменты и П/С в диалоговом окне Свойства траектории.
