Вкладка Траектории

Можно использовать вкладку Траектории диалога Свойства фрезерного элемента для редактирования элемента Траектория.

Прим.: Вкладка Траектории доступна только для элементов Траектория.

При выборе этой вкладки элемент Траектория отображается на детали синим, например:

Столбец Данные

Показывает координаты перемещения. Координаты имеют один из этих трех значков слева.

ускоренное движение

линейное движение

движение по дуге

G-код, одна линия

G-код, несколько линий

Столбец Подача

Он показывает скорость подачи. Если используется ускоренное перемещение, то столбец показывает Ускоренные.

Столбец Коррекция

Содержит состояние коррекции инструмента для этого перемещения. Оно может быть слева, справа, выкл или пусто. Если строка пустая, то это перемещение не изменяет статус коррекции инструмента.

Столбец СОЖ

Содержит параметры охлаждения для каждого перемещения. Чтобы изменить параметр охлаждения, щелкните правой кнопкой мыши по строке и выберите Задать охлаждение, чтобы открыть диалог Задать охлаждение.

Совет: Можно редактировать скорость подачи и охлаждение для нескольких сегментов. Используйте комбинации CTRL + выбор или SHIFT + выбор, чтобы выбрать сегменты, которые нужно редактировать, и щелкните правой кнопкой мыши выбранные объекты, чтобы увидеть контекстное меню.

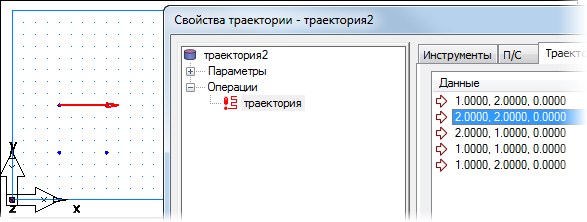

Траектория выводится как серия точек. Если вы выбрали строку в таблице, перемещение отображается красным в графической области.

Чтобы обнаружить определенную точку или ряд точек в таблице, выберите точки перетаскиванием курсора в графическом окне, и соответствующие строки таблицы будут выделены.

Прим.: Если вы хотите выбрать одну точку, то ее все равно нужно выбрать перетаскиванием. Простой выбор не работает.

Команды редактирования траектории

Кнопка Изменить сегмент открывает диалоговое окно Изменить сегмент траектории.

Кнопка Удалить сегмент открывает диалоговое окно Удалить сегмент траектории.

Кнопка Разбить сегмент открывает диалоговое окно Разбить участок траектории.

Кнопка Добавить кривую открывает диалоговое окно Добавить кривую траектории.

Кнопка Добавить сегмент открывает диалоговое окно Добавить сегмент траектории.

Кнопка Добавить текст кода УП открывает диалоговое окно Добавить текст кода УП.

Кнопка Экспортировать траекторию как кривую открывает диалоговое окно Извлечь кривую траектории.

Кнопка Добавить операцию открывает диалоговое окно Добавить операцию в траекторию.

Кнопка Опции открывает контекстное меню.
