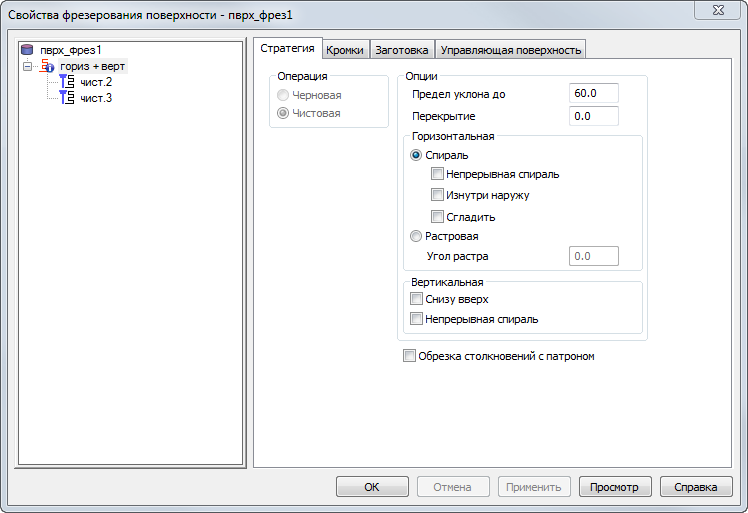

Предел уклона до — Это угол, который разделяет горизонтальные и вертикальные области. Части поверхностей с уклоном меньше, чем этот угол, обрабатываются с помощью параллельных траекторий, а более отвесные области - по Z-слоям.
Перекрытие — Указывает, насколько перекрываются две области, в градусах. Перекрытие 0 означает, что две области разделены. Значение 10 означает, что два прохода перекрываются на 10 градусов.
Горизонтальное
Выберите Спиральную или Растровую траекторию для пологих участков элемента.
Если вы используете траекторию Спираль для пологих областей, форма этих областей автоматически вычисляется на основании атрибутов Предел уклона до и Перекрытие.
Непрерывная спираль — данный параметр позволяет остановить подъем инструмента от поверхности при обработке.
Включите Непрерывную спираль, чтобы получить траекторию, которая остается в постоянном контакте с поверхностью, сокращая вероятность оставления следов на поверхности, вызываемых отводами и подводами к поверхности.
Стандартные траектории по Z-слоям создают проходы с постоянной высотой Z, как показано ниже. Инструмент либо отводится, либо идет подача вдоль поверхности между Z-слоями.
Когда опция Непрерывная спираль включена, траектории превращаются в непрерывную спираль. Траектории больше не имеют постоянной высоты Z.
Изнутри наружу — Спиральное движение по умолчанию начинается на кромке элемента и движется к центру. Включите эту опцию, чтобы начать спираль в центре элемента и двигаться к внешней кромке.
Сглаживание — Удаляет все резкие изменения направления. Работает подобно атрибуту сглаживания линии быстрого хода Угол траектории %, но сглаживает все траектории, а не только углы.

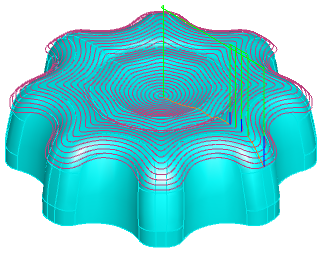

Этот пример показывает 3D спиральную чистовую обработку без сглаживания:

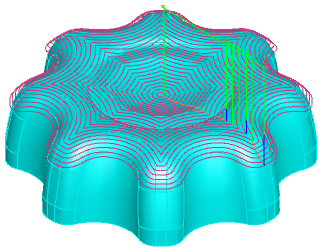

И со сглаживанием:
Если вы выберете Растровую траекторию, то проходы параллельны оси Х, если вы не введете Угол растра. Задайте для параметра Угол растра значение 90
, чтобы он был параллелен оси Y.
Вертикальное
Эти атрибуты контролируют более отвесные участки элемента.
Снизу вверх — Включите эту опцию, чтобы резать элемент Поверхность снизу вверх. Отключите её, чтобы резать сверху вниз.
Обрезка столкновений с патроном — Обрезает траекторию там, где патрон или хвостовик сталкивается с поверхностью детали или контрольной поверхностью. Когда выбрано, атрибуты Зазор патрона и Зазор хвостовика отображаются на вкладке Фрезерование для операции.
Пример спиральной обработки
Пример растровой обработки
