Распознавание электроэрозионного элемента

Есть две формы интерактивного распознавания элементов, доступное для элементов ЭЭО.

Для двух осей вы можете проецировать вертикальные поверхности из твердотельной модели.

В диалоге Новый элемент:

  1. Выберите 2-осевой тип элемента, установите флажок Распознать элементы по модели и нажмите Далее.
  2. Выберите тело и нажмите Далее.

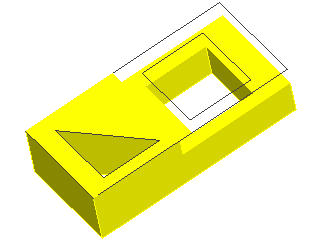

  3. Геометрия создается из вертикальных поверхностей тела, как показано ниже. Объедините кривые, которые хотите использовать в Элементе и закончите работу с мастером.

4-осевые элементы могут быть распознаны из набора поверхностей по двум направляющим.

В диалоге Новый элемент:

  1. Выберите 4-осевой тип элемента, установите флажок Распознать элементы по модели и нажмите Далее.
  2. Выберите граничную кривую в диалоге Границы поверхности и закончите работу с мастером.
