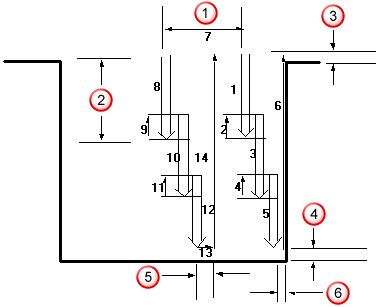

Черновая обработка элементов Канавка выполняется врезанием параллельно оси X, отводом, шагом в направлении -Z и врезанием снова. Эта картинка показывает алгоритм черновой обработки канавки и атрибуты обработки, которые управляют процессом.
Шаг %
Глубина резания
Зазор
Чистовой припуск по Z
Расст-е отвода от стенки
Чистовой припуск по Х
Если элемент Канавка имеет наклонные стенки, то сначала режется средняя прямоугольная часть канавки, а затем обрабатываются наклонные стенки, как показано на этой картинке.
Детали этой операции контролируются атрибутами обработки, которые содержатся на вкладке Точение диалогового окна Свойства элемента.
