Изменение трасс гибких шлангов включает следующее: динамическая настройка длины шланга, операции с выбранными точками трассы, настройка касательности шланга, определение метода построения и изменение положения существующих начального и конечного фитингов. Если включена проверка радиуса сгибов, отображаются нарушения радиусов, возникающих в процессе работы с точками. Прежде чем приступить к редактированию трассы шланга, следует определить, должны ли изменения отображаться в главной сборке трасс, а также определенных трассах и их участках. Для больших сборок трасс труб и трубопроводов автоматическое обновление рекомендуется отложить.
Параметры редактирования трассы обычно доступны, если активна среда трассы. Например, откройте диалоговое окно "Стили труб и трубопроводов", чтобы изменить стиль по умолчанию, добавив, подавив или изменив в нем фитинги или другие параметры. Активный стиль шлангов можно также изменить с помощью списка "Активный стиль".

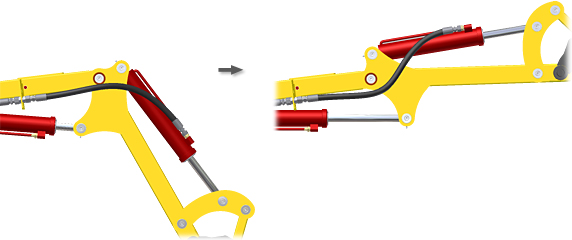

На приведенном ниже рисунке показано автоматическое обновление трассы гибкого шланга при изменении положения связанных компонентов.

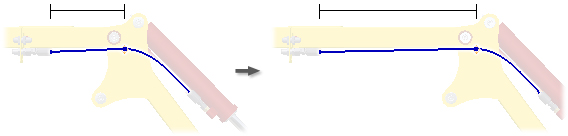

На этом рисунке изображен промежуточный узел трассы в рабочей точке, которая связана с геометрией смежного компонента. При изменении геометрии компонента узел трассы перемещается вместе со связанной рабочей точкой.

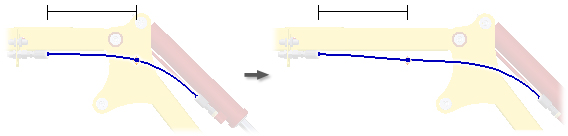

На этом рисунке изображен промежуточный узел трассы, созданный с помощью инструмента "Ортогональная трассировка". Рабочая точка, в которой создан узел, является закрепленной, поэтому она не связана с геометрией компонента. При изменении геометрии компонента узел трассы остается зафиксированным.
Какие операции редактирования можно выполнить?
При редактировании гибких трасс можно выполнить следующие операции:
- Вставка, удаление, переопределение или изменение положения точек трассы.
- Добавление, замена или подавление начального или конечного фитинга.
- Изменение положения или замена конечного и начального фитингов аналогичными.
- Настройка длины шланга.
- Изменение допуска минимального радиуса сгиба сегментов шланга с помощью определенного стиля гибких шлангов.
- Изменение параметров стиля по умолчанию.
- Настройка касательности сплайнов, образующих траекторию шланга, с помощью регуляторов.
- Определение методов построения для правильного расположения определяющих точек вдоль сплайна шланга.
Чтобы добавить сегмент в трассу гибкого шланга с одним фитингом или без фитингов, можно активировать трассу, щелкнуть правой кнопкой мыши и в контекстном меню выбрать пункт "Трасса".
При работе с трассами можно использовать команду "Отменить". С помощью этой команды выполняется отмена действий, выполненных в ходе текущего сеанса редактирования, начиная с самого последнего.
Что происходит с трассами в результате изменений?
При изменении трассы, заполненной автоматически, по завершении операции редактирования обновляется связанная трасса.
По умолчанию точки трассы, созданные с помощью инструмента "3D ортогональная трассировка", или смещенные относительно существующей геометрии, являются закрепленными. Поэтому при перемещении точек трассы или начального и конечного фитингов они не обновляются. Заполненные и незаполненные трассы обновляются автоматически при изменении связанных компонентов сборки.
