Подготовка сборки Inventor в качестве компонента BIM

Изготовителям продуктов, используемых в архитектурно-строительной отрасли, может понадобиться создавать модели, соответствующие требованиям технологии BIM.

Пользователи программного обеспечения на основе BIM, например Autodesk Revit, хотят использовать упрощенные модели.

Autodesk Inventor и Autodesk Configurator 360 (C360) позволяют создавать компоненты с поддержкой BIM и работать с ними в удобном веб-интерфейсе.

Детализированная модель создается в Autodesk Inventor, где затем подготавливается представление BIM, используемое для упрощенных моделей.

C360 позволяет публиковать модели в интернете, после чего пользователи, занимающиеся архитектурой и строительством, могут просматривать и конфигурировать детализированную модель, а также скачивать ее упрощенную версию в том формате, который поддерживается Revit или другим программным обеспечением на основе BIM.

Подготовка сборки Inventor

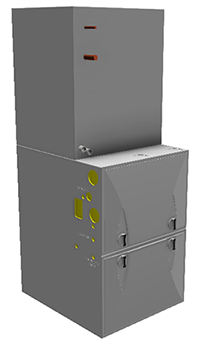

1. Создайте полностью детализированную, настраиваемую модель изделия в Inventor.

   Рекомендации

   1. Создайте модель на основе правил iLogic. Правила iLogic могут определяться параметрами, а параметры могут ограничиваться определенными значениями или диапазонами.
   2. Используйте простую «форму» iLogic для управления параметрами, которые видны пользователям, занимающимся архитектурой и строительством.

      Дополнительные сведения об iLogic можно найти в следующих разделах:

      1. Возможности iLogic
      2. Правила и формы в iLogic
      3. Функции для правил в iLogic
      4. Диалоговое окно «Редактор форм»
2. Упростите модель, создав подстановку внешнего контура, в которой содержатся только те компоненты, которые должны быть видимыми в экспортируемой модели BIM. Следует скрыть следующие компоненты.
   1. Компоненты, не видимые пользователям, то есть пользователям Revit, архитекторам и т. д.
   2. Объекты интеллектуальной собственности.
   3. Не следует уделять большое внимание визуальному представлению, например небольшим деталям вроде крепежных элементов и других деталей, для которых не обязательно указывать размер, назначение и т. д.
   4. При необходимости оставшиеся компоненты можно упростить путем удаления элементов и внутренних пустот.
   5. В качестве имени подстановки внешнего контура верхнего уровня укажите BIM. В C360 подстановка должна иметь имя BIM, так как она используется для экспорта.
      Прим.: В C360 отображается главное видовое представление. Подстановка BIM используется при экспорте в формат BIM. Это позволяет представить подробные модели пользователям, занимающимся архитектурой и строительством; при этом они могут экспортировать и использовать упрощенную модель.
3. Воспользуйтесь инструментами создания соединителей MEP в среде компонентов BIM Inventor, чтобы добавить необходимые соединители BIM. Подробную информацию можно найти в разделах:
   1. Соединение кабельных лотков
   2. Соединение водопровода
   3. Электрическое соединение
   4. Сгонная муфта
   5. Соединение трубопровода
4. С помощью команды Экспорт составных частей можно выполнить следующие действия:
   1. добавить метаданные BIM для продукта; Inventor позволяет выполнить следующие действия:
      1. получить доступ к списку Revit Omniclass с возможностями поиска, благодаря чему можно указать продукт с учетом особенностей Revit;
      2. получить доступ к свойствам модели, которую можно экспортировать;

         1. Рекомендуется создать свойство Inventor с именем RevitFamilyTypeName. Это значение будет использоваться как имя типа семейства в Revit. Значение этого свойства может быть статической строкой или назначаться программно с использованием правила iLogic, чтобы оно стало уникальным для предлагаемых значений параметров.

   2. задать ориентацию модели и точку вставки.
   3. Нажмите «Применить изменения» в диалоговом окне «Экспорт составных частей», чтобы сохранить изменения и не создавать новый файл BIM.

Configurator 360

Если модель готова для Configurator 360, откройте ее в Inventor и на вкладке Autodesk 360 нажмите кнопку Выгрузить в Configurator 360.

Прим.: Служба C360 доступна по подписке. Если пользователь еще не является подписчиком, появится запрос на запуск демоверсии. Если же другой пользователь является администратором C360, модель можно запаковать в архив и выгрузить через веб-интерфейс C360.

Дополнительные сведения о Configurator 360 и Inventor:

1. Configurator 360 и Autodesk Inventor
2. Подготовка модели перед выгрузкой в Configurator 360
3. Выгрузка из Autodesk Inventor в Configurator 360

Дополнительные сведения о дальнейших действиях см. в следующих разделах справки по Configurator 360:

1. Работа с компонентами BIM по запросу
2. Конфигурация пользовательской модели

Что такое OmniClass?

«Система классификации конструкций (так называемая OmniClass™ или OCCS) является системой классификации для строительной отрасли. OmniClass удобно использовать во многих приложениях для организации материалов библиотеки, документации и информации по проекту, а также предоставления структуры классификации для электронных баз данных».

Дополнительные сведения об OmniClass см. на веб-сайте www.omniclass.org.
