Размещение арматурного стержня произвольной формы

Арматурный стержень произвольной формы можно разместить в бетонных элементах модели с простой геометрией.

Арматурный стержень произвольной формы можно разместить на единых поверхностях на любом виде. В этом примере показано размещение арматурного стержня на 3D-виде.

1. Выберите вкладку «Конструкция»панель «Армирование» («Арматурный стержень»).
2. Выберите вкладку «Изменить | Разместить арматурный стержень» панель «Методы размещения» («Арматурный стержень произвольной формы»).

   Обратите внимание на то, что выбран параметр «Изменить | Разместить арматурный стержень» панель «Тип набора арматурных стержней» («Раскладка по поверхности»).

3. Убедитесь в том, что параметр «Изменить | Разместить арматурный стержень» панель «Выбор нескольких элементов» («Выбрать несколько») не выбран.
4. Укажите тип арматурного стержня на палитре свойств.
5. На панели «Набор арматурных стержней» укажите компоновку.

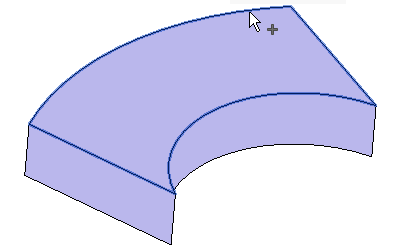

6. В области рисования выберите поверхность элемента, на которой будет размещен арматурный стержень произвольной формы.

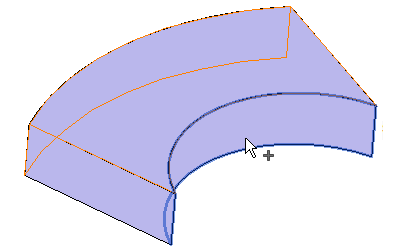

7. Выберите опорную поверхность, смежную с поверхностью основы, от которой будет начинаться арматурный стержень произвольной формы.

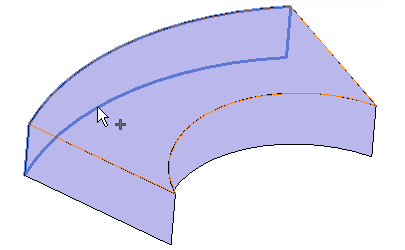

8. Выберите опорную поверхность, смежную с поверхностью основы, на которой будет заканчиваться арматурный стержень произвольной формы.

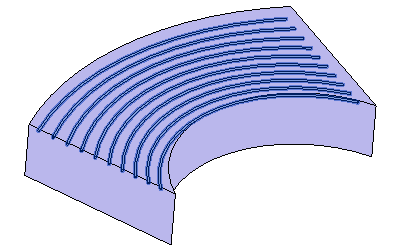

9. Арматурный стержень заполнит поверхность основы в соответствии с опорными плоскостями и заданными свойствами.
10. Нажмите клавишу ESC или выберите вкладку «Изменить | Разместить арматурный стержень» панель «Режим» («Отмена»), чтобы выйти из режима размещения арматурных стержней произвольной формы.
