Арматура произвольной формы

Арматурный стержень произвольной формы заполняет поверхности основы нестандартной формы с переменным неплоским распределением.

Можно разместить арматурный стержень произвольной формы путем определения опорной поверхности вдоль основы, компоновки набора арматурных стержней и задания свойств для арматурного стержня. Он заполняет собой любой плоский или сложный трехмерный несущий элемент. При деталировке модели можно заметить некоторые различия между арматурным стержнем произвольной формы и арматурным стержнем, созданным на основе формы. Арматурный стержень произвольной формы в разных ситуациях работает по-разному для сохранения параметрической согласованности и геометрии модели.

Арматурный стержень произвольной формы относится к категории «Несущий арматурный стержень» и обладает всеми соответствующими свойствами. Можно создавать отдельные арматурные стержни или их наборы с общими атрибутами, например крюки, количество, длина стержней, итоговая длина стержней и автоматическая нумерация. Аналогичным образом можно добавить арматурный стержень произвольной формы для сборок и групп.

Допустимые основы для арматурных стержней произвольной формы

Так же, как и арматурный стержень, созданный на основе формы, арматурный стержень произвольной формы можно разместить в любом элементе Revit, которым поддерживается размещение арматурных стержней. Любые грани, выбранные в качестве ссылки для определения набора или корректировки концов стержней, должны быть частью элемента, в котором размещается арматурный стержень. Можно выбрать несколько граней, однако основные грани должны содержать один и тот же несущий элемент.

Защитный слой арматуры

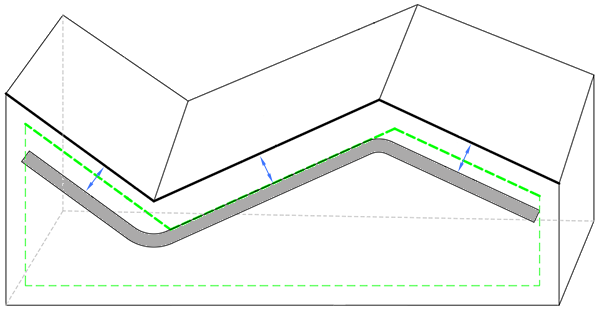

Арматурный стержень произвольной формы размещается в соответствии со смещением защитного слоя основы на пересечении указанных базовых граней. В случаях, когда на нескольких гранях имеется разное смещение защитного слоя, грань с наивысшим значением смещения используется для размещения всех сегментов произвольной формы.

Указывая значение «Поперечная арматура» для свойства «Стиль» арматурного стержня произвольной формы, можно изменить значение «Прикрепление поперечной арматуры» параметра «Стиль», и арматурный стержень произвольной формы можно будет прикрепить внутри или снаружи бетонной оболочки — в зависимости от указанного значения параметра «Прикрепление поперечной арматуры».

Зависимости

Зависимости арматурных стержней произвольной формы определяют и фиксируют геометрию каждого экземпляра арматурного стержня относительно соответствующих опорных элементов и бетонного элемента-основы. Как и в случае со смещением защитного слоя арматуры, геометрия арматурного стержня произвольной формы создается на основе пересечения указанных опорных граней и реагирует на их изменения.

При непосредственном редактировании экземпляров арматурных стержней произвольной формы и наборов арматурных стержней зависимости основы удаляются. Сюда относится копирование, перемещение, поворот и зеркальное отражение арматурного стержня, а также добавление стержней в сборки и группы. Арматурный стержень, зависимости которого утеряны, больше не реагирует на изменения геометрии несущего элемента.

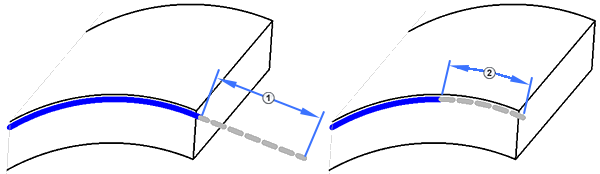

Арматурный стержень произвольной формы автоматически удлиняется или укорачивается до ближайших граней основы. На следующем рисунке показано, как удлинение происходит по касательной к концу , а укорачивание — по кривой .

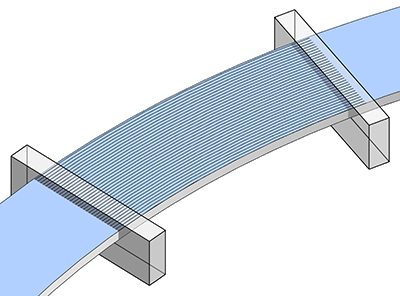

Для наложения зависимостей на арматурный стержень можно также использовать другую геометрию.

Раскладка по поверхности

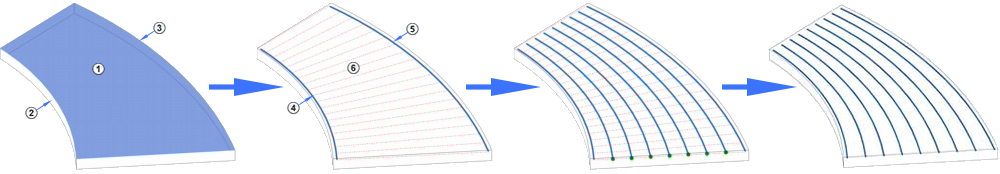

Арматурный стержень произвольной формы интерполирует между первым и последним стержнем в наборе для раскладки по поверхности. Кривые соответствуют геометрии основы и строятся с учетом защитного слоя основы. Сначала при пересечении начальной поверхности с поверхностью основы размещается первый стержень. Далее при пересечении конечной поверхности с поверхностью основы размещается второй стержень. И наконец, остальные стержни (в соответствии с указанной компоновкой арматурных стержней) интерполируют между первым и последним стержнями.

Сопоставление формы

Сопоставление формы арматурных стержней в данный момент недоступно для арматурных стержней произвольной формы. Арматурные стержни произвольной формы имеют форму 00, а для параметра «Инструкции для мастерской» задано значение «Сохранить прямой».

Аннотация

Можно разместить марки и аннотации арматурных стержней на отдельных экземплярах арматурных стержней произвольной формы, однако размещение аннотаций для нескольких стержней на арматурном стержне произвольной формы в настоящее время не поддерживается.

Соединители

Арматурные стержни произвольной формы можно скреплять с помощью соединителей арматурных стержней. Форма линий разрыва будет также применяться к концам арматурных стержней в соединении. Внесенные в арматурный стержень изменения потребуют удаления соединителей, а изменения в соединенных наборах не будут распространены. Убедитесь в том, что размещение арматурных стержней произвольной формы завершено, иначе к арматурным стержням потребуется заново применить соединители.
