显示用于使用比较结果图形的各种选项。
选项列表
将显示以下选项。
概要

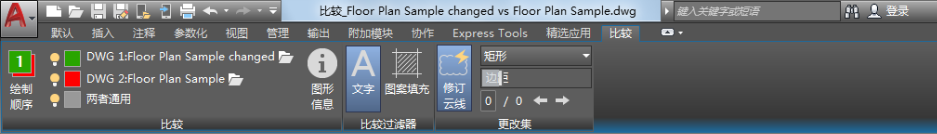

在选择用于比较的两个图形文件并单击“比较”后，“比较上下文”选项卡将显示在功能区上。
“比较”面板
- 绘图次序
-
控制比较结果图形中重叠对象的显示次序。
- DWG 1
-
显示第一个 DWG 文件名。
- DWG 2
-
显示第二个 DWG 文件名。
- 图形信息
-
显示有关比较图形文件的信息。可以将此信息插入到图形中，或复制到 Windows 剪贴板。
“比较过滤器”面板
- 文字
-
控制是否在图形比较中包含文字对象。
- 图案填充
-
控制是否在图形比较中包含图案填充对象。
“更改集”面板
- 云线批注
-
在比较结果图形中显示每个更改集周围的修订云线。无论是否显示修订云线，更改集都是相同的。
- 矩形
-
在每个更改集周围创建单个矩形修订云线以显示更改。
- 多边形
- 通过合并每个单独差异周围矩形创建修订云线，以显示更改。
- 边界
- 控制从单个更改集的边界距离用于创建修订云线的矩形的偏移距离。
- 当前更改集
- 显示当前更改集编号。键入特定更改集的编号并按 Enter 键，编号将缩放并导航到该特定更改集。
- 更改集的总数量
- 在比较结果图形中显示更改集的总数量。
- 导航
- 使用“上一个”和“下一个”按钮控制多个更改集之间的导航。
