Swarf 铣削

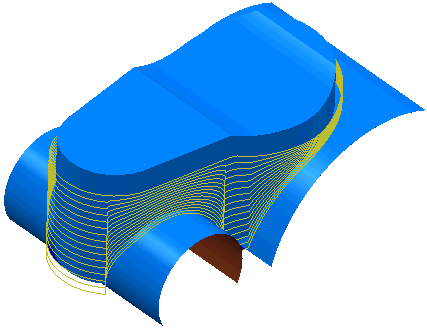

Swarf 铣削计算使用刀具侧面切削的刀具路径，并且仅适用于可延展曲面，因为刀具必须接触曲面才能实现整个切削深度。

对于进行 Swarf 切削的刀具，必须能够在刀具切削边缘上的所有点处与曲面接触。对于不可延展曲面，FeatureCAM 始终保留材料或产生碎片刀具路径（而不是过切）。这意味着您需要仔细观察零件，然后再尝试 swarf 切削。可能是旋转零件（从侧边切削而不是从翼面叶片顶部）时产生所需的结果。

Swarf 加工会多次尝试加工选定的曲面，但您可能需要运行多个命令，包括考虑以不同选项运行 swarf 铣削来获得最佳加工结果。

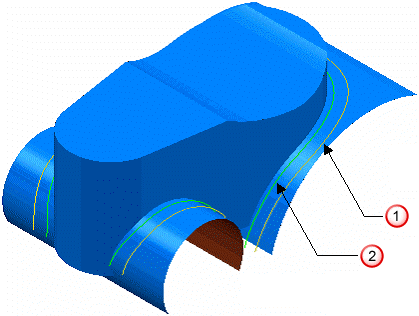

它可以大概识别曲面是否可延展并带有直纹阴影，同时在 FeatureCAM 中显示线框几何图形。然后，您可以定向视图以便大致向下到预期的刀具轴矢量。

如果曲面的顶部边缘和曲面的底部边缘在两条边均显示为平行，并且阴影元素不可见，则曲面大致可延展并带有直纹。

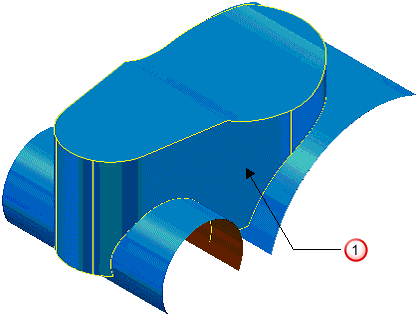

选定的曲面

使用“曲面控制”选项卡来确定是否 swarf 切削：

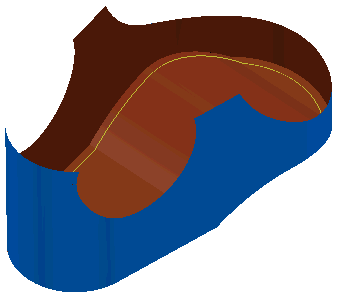

• 在曲面内部：



• 或曲面外部：



在“铣削”选项卡中，您可以设置：

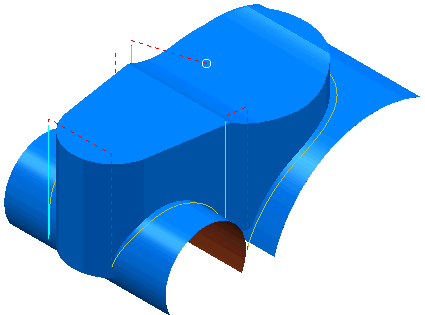

• 轴向偏移 - 沿刀轴偏移刀具路径的最低位置。



• 留下余量 - 指定切削之后留下的毛坯材料余量。

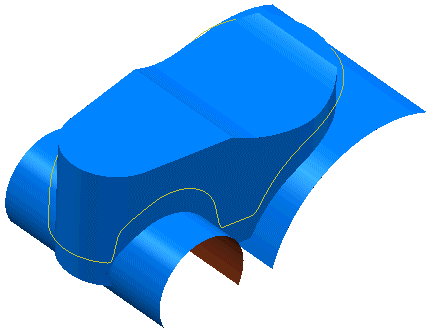

  使用留下余量

  无留下余量

• 多重切削 - 这允许使用 Z 增量设置来创建多个刀具路径。
