Porovnávání rozdílů mezi výkresy

Pomocí funkce Porovnat soubory DWG můžete porovnat dva výkresy. K zobrazení rozdílů se používají barvy a revizní obláčky.

Jak projekt postupuje, je stále obtížnější pamatovat si, co se změnilo mezi revizemi, zejména při práci ve vzdáleně distribuovaném týmu. Funkce Porovnat soubory DWG nabízí způsob provedení vizuálního porovnání dvou výkresů.

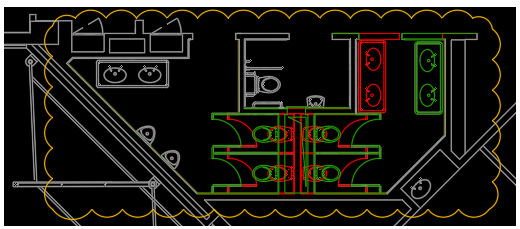

Během procesu porovnání, funkce Porovnat soubory DWG identifikuje objekty, které byly upraveny, přidány, nebo odstraněny mezi dvěma výkresy. Výsledek se zobrazí v novém výkresu zvaném výkres porovnání. Název výkresu porovnání je kombinací názvů souborů porovnávaných výkresů: Porovnat_název souboru1 vs název souboru2.dwg. Rozdíly jsou ve výkresu porovnání zobrazeny jako sady změn prostřednictvím revizních obláčků. Ve výkresu porovnání se revizní obláčky vytvoří na nové hladině pojmenované 0-připomínky.

Tři barvy ve výkresu porovnání zvýrazňují společné objekty a rozdíly. Můžete určit barvy pro zvýraznění:

• Objektů, které existují pouze v prvním výkresu – ve výchozím nastavení zeleně.
• Objektů, které existují pouze v druhém výkresu – ve výchozím nastavení červeně.
• Objektů, které nebyly změněny nebo jsou společné pro oba výkresy – ve výchozím nastavení šedě.

Poznámka: Pokud máte hladinu, která je vypnutá nebo zmrazená v souboru DWG 1, nestane se součástí výsledku porovnání.

Nepodporované typy objektů

Funkce Porovnat soubory DWG nepodporuje u porovnání výkresů následující typy objektů:

• Objekty OLE
• Kamera
• Geografická data
• Objekty GIS vytvořené v aplikaci AutoCAD Map 3D
• Externí odkazy následujících typů: podložení DGN, podložení DWF, podložení PDF, obrázky, modely koordinace a mračna bodů

Omezení

Mezi omezení pro funkci Porovnat soubory DWG patří následující:

• Funguje pouze v modelovém prostoru. Pokud byl výkres, který je vybrán k porovnání, uložen v rozvržení výkresu, funkce Porovnat soubory DWG se automaticky přepne na kartu modelu.
• Podporuje pouze soubory typu DWG.
• Funkce nepodporuje použití výkresu k porovnání s jiným výkresem.
• U vnořených objektů není možné zjistit změny vlastností DleBlok ani DleHlad. Pokud například máte blok pojmenovaný židle a blok pojmenovaný stůl a tyto bloky jsou uvnitř definice jiného bloku s názvem jídelní servis, pak se blokům židle a stůl říká vnořené objekty. Pokud je vlastnost vnořeného objektu, v tomto případě stolu nebo židle, nastavena na hodnotu DleBlok – vlastnost vnořeného objektu není detekována ani v případě, že je upraven objekt nejvyšší úrovně, v tomto případě jídelní servus.
• Grafika porovnání se zobrazuje pouze ve vizuálním stylu 2D drátový model.
• Revizní obláčky v izometrickém pohledu nezahrnují změny.
