Kontextová karta pásu karet Porovnat

Zobrazí různé možnosti práce s výsledným výkresem porovnání.

Seznam možností

Zobrazí se následující možnosti.

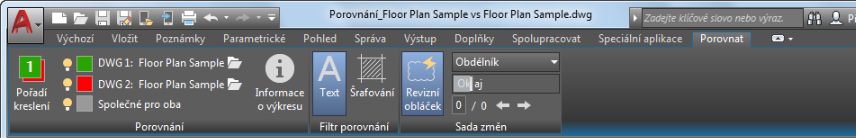

Jakmile vyberete dva soubory výkresů k porovnání a kliknete na možnost Porovnat, na pásu karet se zobrazí kontextová karta Porovnat.

Pořadí kreslení: Řídí pořadí zobrazení překrývajících se objektů ve výkresu výsledku porovnání.
DWG 1: Zobrazí název prvního souboru DWG.
DWG 2: Zobrazí název druhého souboru DWG.
Informace o výkresu: Zobrazí informace o porovnávaných souborech výkresů. Informace je možné buď vložit do výkresu, nebo zkopírovat do schránky systému Windows.

Text: Určuje, zda budou při porovnávání výkresů zahrnuty textové objekty.
šrafy,: Určuje, zda budou objekty šrafování zahrnuty při porovnávání výkresů.

Revizní obláček: Zobrazí revizní obláček kolem každé sady změn ve výsledném výkresu porovnání. Sady změn jsou stejné bez ohledu na to, zda se revizní obláčky zobrazí.
Obdélník: Zobrazí změny vytvořením jednoho obdélníkového revizního obláčku kolem každé sady změn.
Polygon: Zobrazí změny vytvořením revizního obláčku sloučením obdélníků kolem každého jednotlivého rozdílu.
Okraje: Určuje velikost odsazení od hranice samostatné sady změn k obdélníku, který se použije k tvorbě revizních obláčků.
Aktuální sada změn: Zobrazí číslo aktuální sady změn. Pokud zadáte určité číslo sady změn a stisknete klávesu Enter, pohled se přiblíží a přejde na konkrétní sadu změn.
Celkový počet sad změn: Zobrazuje celkový počet sad změn ve výsledném výkresu porovnání.
Navigace: Řídí navigaci přes několik sad změn pomocí tlačítek Předchozí a Další.
